КТИ - Комплекты термоусаживаемых изоляторов

Комплекты термоусаживаемых изоляторов - КТИ - ЭТК  Урал Лайн, Пермь
Остаток: Под заказ
Заказать

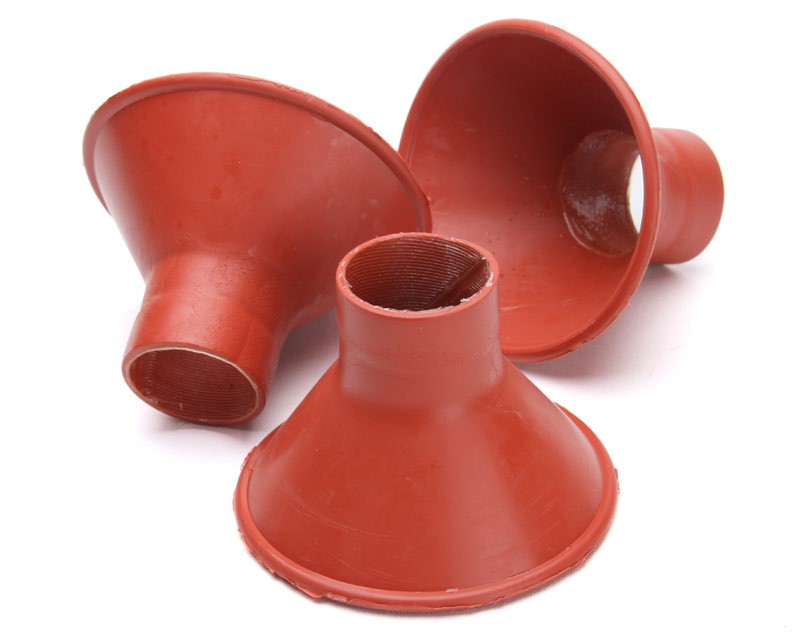

Комплекты термоусаживаемых изоляторов КТИ

ТУ 2291-044-97284872-2011

  • Предназначены для увеличения длины пути утечки и обеспечения гарантированно сухих зон на поверхности концевых муфт при наружной установке
  • Комплекты позволяют модифицировать муфты внутренней установки на муфты наружной установки
  • Состав комплекта:
    • 3 термоусаживаемых антитрекинговых изолятора
  • Для концевых муфт на трехжильные кабели с бумажной маслопропитанной и пластмассовой изоляцией и одножильные кабели из сшитого полиэтилена на напряжение до 35 кВ
  • Форма и размеры изоляторов обеспечивают гарантированно сухие зоны изоляции на поверхности концевых муфт, препятствующие возникновению трекинга
  • Применение системы жильных изоляторов в концевых муфтах наружной установки существенно увеличивает длину пути токов утечки
  • Выполнены из специального антитрекингового материала, стойкого к погодно-климатическим условиям, старению и ультрафиолетовому излучению
  • На внутреннюю поверхность термоусаживаемой горловины нанесен слой термоплавкого клея, обеспечивающего прочность конструкции после усадки

Основные характеристики

НаименованиеРазмеры (мм)Кол-во изоляторов
в комплекте
Тип муфты
d (до усадки)d (после усадки)hHD
КТИ-№1 35.0 14.5 20.0 70.0 100.0 3

3КВТп-10-25/50, 3КВТп-10-70/120, 3КВТп-10-150/240, 3КВТп-10-25/50(Б), 3КВТп-10-70/120(Б), 3КВТп-10-150/240(Б), 3КНТп-10-25/50, 3КНТп-10-70/120, 3КНТп-10-150/240, 3КНТп-10-25/50(Б), 3КНТп-10-70/120(Б), 3КНТп-10-150/240(Б), 3ПКВТп-10-35/50, 3ПКВТп-10-70/120, 3ПКВТп-10-35/50(Б), 3ПКВТп-10-70/120(Б), 3ПКНТп-10-35/50, 3ПКНТп-10-70/120, 3ПКНТп-10-35/50(Б), 3ПКНТп-10-70/120(Б), 1ПКВТ-10-70/120, 1ПКВТ-10-70/120(Б), 1ПКНТ-10-70/120, 1ПКНТ-10-70/120(Б)

КТИ-№2 45.0 22.5 20.0 70.0 110.0 3  3ПКВТп-10-150/240; 3ПКНТп-10-150/240; 1ПКВТ-10-150/240; 1ПКНТ-10-150/240 (для комплекта из 3 муфт); 1ПКВТ-10-300/400; 1ПКНТ-10-300/400 (для комплекта из 3 муфт)
КТИ-№3 60.0 25.5 35.0 55.0 130.0 3  1ПКВТ-10-500/630; 1ПКНТ-10-500/630 (для комплекта из 3 муфт)
