Клеммная Коробка с зажимами наборными КЗНА-48 У3 IP43 ЗЭТА
Коробки КЗНА-48, с наборными зажимами применяются для соединения и разветвления вторичных и силовых цепей, выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами.
Коробки клеммные КЗНА-48 комплектуются ступенчатыми кабельными вводами. Имеют 5 дополнительных отверстий для установки привертных сальников; 4 отверстия Ø25мм закрыты металлическими заглушками, 1 отверстие Ø42мм – пластмассовой резьбовой заглушкой, которые при необходимости снимают.

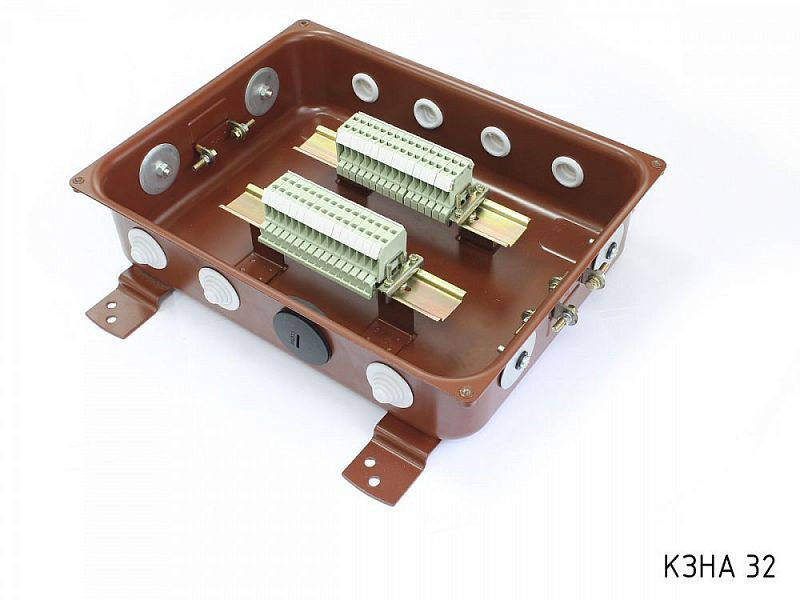

Коробка КЗНА-32 и коробка КЗНА-48 имеют одинаковый корпус, отличием является только количество предустановленных в них клеммных зажимов. Зажимы устанавливаются на DIN рейку, что позволяет при необходимости устанавливать дополнительно оборудование, высотой не более 45мм, такого как: Распределительных блоков РБД, клеммных зажимов до 80А, блоков шин в корпусе, разнообразных шин на изоляторе.
КЗНА-48 Технические характеристики- Климатическое исполнение: У3
- Изготавливаются по: ТУ 3464-009-99856433-2011
- Степень защиты с ПВХ заглушками: IP43
- Сечение жил: 0,75-4мм2
- Напряжение постоянного тока: до 440В
- Напряжение переменного тока частотой 50гЦ: до 660В
- Номинальный ток наборных зажимов: до 25A
- Материал изготовления: сталь с грунтовым покрытием
Тип | Степень защиты по IP | Количество зажимов | Комплектация | Кол-во в комплекте | Диаметр вводимых кабелей, мм | Масса, кг |
---|---|---|---|---|---|---|
КЗНА-48 | IP43 | 48 | ПВХ ввод Ø25 ПВХ ввод Ø32 заглушки |
4 3 5 |
8-19 8-24 |
4,34 |
