Чулки монтажные проходные ЧМп (КВТ)
Остаток: Под заказ
Заказать

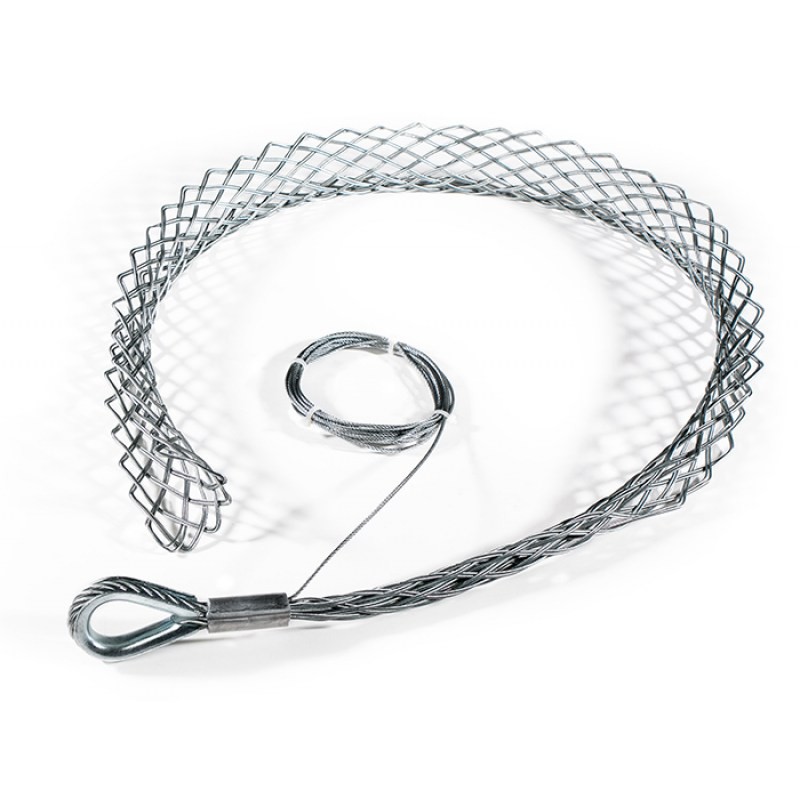

Чулки монтажные кабельные проходные
- Предназначены для захвата кабеля в любом его месте на всем протяжении при протяжке в кабельных канализациях
- Материал: оцинкованная сталь
- Фиксация проходного кабельного чулка достигается за счет шнуровки стальным тросом
- Соединяются с вертлюгом и тросом-лидером при раскатке
- Плетеная конструкция обеспечивает необходимую эластичность
- Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции и оболочки кабеля
- Кабельные чулки «КВТ» сплетены вручную и не имеют паянных концов
- Гибкая петля позволяет легко проходить изгибы в кабельной канализации
- Чулки являются мультиразмерными и расчитаны на диапазон диаметров кабелей
Основные характеристики
Наименование | Диаметр кабеля (мм) | Рабочая нагрузка (кН) | Разрушающая нагрузка (кН) | Размеры (мм) | Вес (кг) | ||
---|---|---|---|---|---|---|---|
L | L₁ | L₂ | |||||
ЧМп-30/40 | 30–40 | 18.5 | 37.0 | 1460 | 125 | 1340 | 0.59 |
ЧМп-40/50 | 40–50 | 27.5 | 55.0 | 1510 | 125 | 1385 | 0.80 |
ЧМп-50/65 | 50–65 | 27.5 | 55.0 | 1580 | 125 | 1460 | 0.95 |
ЧМп-65/80 | 65–80 | 36.6 | 73.2 | 1610 | 170 | 1460 | 1.17 |
ЧМп-80/95 | 80-95 | 36.6 | 73.2 | 1720 | 170 | 1550 | 1.41 |
ЧМп-95/110 | 95–110 | 42.5 | 85.0 | 1850 | 220 | 1630 | 1.90 |
