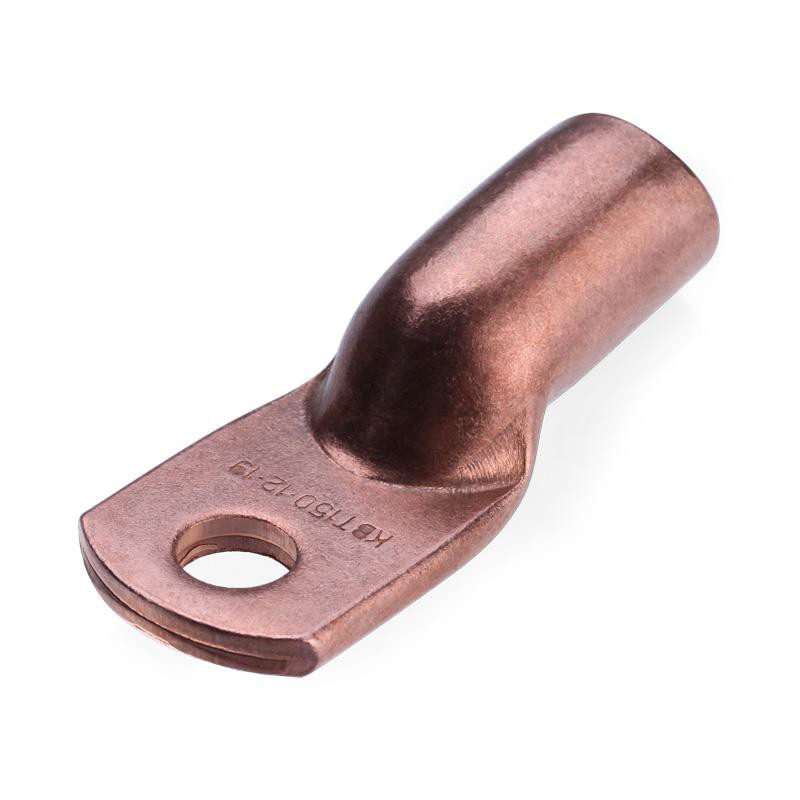

Кабельные наконечники ТМ медные
Медные кабельные наконечники ТМ
- Предназначены для оконцевания опрессовкой проводов и кабелей с медными жилами
- Материал: электротехническая медь марки М2
- Покрытие: электролитическое лужение
| Наименование | Кратность | Артикул | Цена |
| Наконечник медный ТМ 4-5-3 ЗЭТАРУС | 100 | zeta10711 | 4,22 |
| Наконечник медный ТМ 4-6-3 ЗЭТАРУС | 100 | zeta10732 | 4,22 |
| Наконечник медный ТМ 6-5-4 ЗЭТАРУС | 100 | zeta10712 | 5,09 |
| Наконечник медный ТМ 6-6-4 ЗЭТАРУС | 100 | zeta10733 | 5,09 |
| Наконечник медный ТМ 10-6-5 ЗЭТАРУС | 100 | zeta10713 | 10,73 |
| Наконечник медный ТМ 10-8-5 ЗЭТАРУС | 100 | zeta10734 | 10,73 |
| Наконечник медный ТМ 16-6-6 ЗЭТАРУС | 100 | zeta10714 | 12,81 |
| Наконечник медный ТМ 16-8-6 ЗЭТАРУС | 100 | zeta10715 | 12,81 |
| Наконечник медный ТМ 25- 8-7 ЗЭТАРУС | 100 | zeta10717 | 15,12 |
| Наконечник медный ТМ 25- 8-8 ЗЭТАРУС | 100 | zeta10728 | 16,83 |
| Наконечник медный ТМ 25-10-8 ЗЭТАРУС | 100 | zeta10735 | 16,83 |
| Наконечник медный ТМ 35- 8- 9 ЗЭТАРУС | 100 | zeta10719 | 24,43 |
| Наконечник медный ТМ 35- 8-10 ЗЭТАРУС | 100 | zeta10718 | 26,75 |
| Наконечник медный ТМ 35-10- 9 ЗЭТАРУС | 100 | zeta10736 | 24,43 |
| Наконечник медный ТМ 35-10-10 ЗЭТАРУС | 100 | zeta10729 | 26,75 |
| Наконечник медный ТМ 50- 8-11 ЗЭТАРУС | 100 | zeta10721 | 29,84 |
| Наконечник медный ТМ 50-10-11 ЗЭТАРУС | 100 | zeta10720 | 31,45 |
| Наконечник медный ТМ 50-12-11 ЗЭТАРУС | 100 | zeta10730 | 31,45 |
| Наконечник медный ТМ 70-10-13 ЗЭТАРУС | 50 | zeta10722 | 36,43 |
| Наконечник медный ТМ 70-12-13 ЗЭТАРУС | 50 | zeta10731 | 36,51 |
| Наконечник медный ТМ 95-10-15 ЗЭТАРУС | 30 | zeta10737 | 62,86 |
| Наконечник медный ТМ 95-12-15 ЗЭТАРУС | 30 | zeta10723 | 62,86 |
| Наконечник медный ТМ 120-12-17 ЗЭТАРУС | 25 | zeta10724 | 92,29 |
| Наконечник медный ТМ 150-12-19 ЗЭТАРУС | 15 | zeta10738 | 139,57 |
| Наконечник медный ТМ 150-16-19 ЗЭТАРУС | 15 | zeta10725 | 139,57 |
| Наконечник медный ТМ 185-16-21 ЗЭТАРУС | 10 | zeta10726 | 155,21 |
| Наконечник медный ТМ 240-16-24 ЗЭТАРУС | 5 | zeta10727 | 266,55 |
Основные характеристики медных кабельных наконечников ТМ
Наконечники медные Т изготавливаются из медной трубы марки М2 и применяются для кабелей напряжением до 35 кВ.
| Наименование | Сечение (мм²) | Винт | Размеры (мм) | |||||
|---|---|---|---|---|---|---|---|---|
 |  | D | B | L | d | d₁ | ||
| ТМ 10–5–5 | 10 | 10 | М 5 | 5.3 | 11.0 | 40.0 | 8.0 | 5.0 |
| ТМ 10–6–5 | 10 | 10 | М 6 | 6.4 | 14.0 | 40.0 | 8.0 | 5.0 |
| ТМ 10–8–5 | 10 | 10 | М 8 | 8.4 | 16.0 | 40.0 | 8.0 | 5.0 |
| ТМ 16–6–6 | 16 | 16 | М 6 | 6.4 | 14.0 | 40.0 | 9.0 | 6.0 |
| ТМ 16–8–6 | 16 | 16 | М 8 | 8.4 | 16.0 | 40.0 | 9.0 | 6.0 |
| ТМ 25–6–7 | 25 | 25 | М 6 | 6.4 | 15.0 | 45.0 | 10.0 | 7.0 |
| ТМ 25–8–7 | 25 | 25 | М 8 | 8.4 | 16.0 | 45.0 | 10.0 | 7.0 |
| ТМ 35–8–9 | 35 | 35 | М 8 | 8.4 | 18.0 | 60.0 | 12.0 | 9.0 |
| ТМ 35–10–9 | 35 | 35 | М 10 | 10.5 | 20.0 | 60.0 | 12.0 | 9.0 |
| ТМ 35–12–9 | 35 | 35 | М 12 | 13.0 | 22.0 | 60.0 | 12.0 | 9.0 |
| ТМ 50–8–11 | 70 | 50 | М 8 | 8.4 | 20.0 | 63.0 | 14.0 | 11.0 |
| ТМ 50–10–11 | 70 | 50 | М 10 | 10.5 | 22.0 | 63.0 | 14.0 | 11.0 |
| ТМ 50–12–11 | 70 | 50 | М 12 | 13.0 | 24.0 | 63.0 | 14.0 | 11.0 |
| ТМ 70–10–13 | 95 | 70 | М 10 | 10.5 | 24.0 | 65.0 | 16.0 | 13.0 |
| ТМ 70–12–13 | 95 | 70 | М 12 | 13.0 | 24.0 | 65.0 | 16.0 | 13.0 |
| ТМ 95–10–15 | 120 | 95 | М 10 | 10.5 | 28.0 | 75.0 | 19.0 | 15.0 |
| ТМ 95–12–15 | 120 | 95 | М 12 | 13.0 | 28.0 | 75.0 | 19.0 | 15.0 |
| ТМ 95–10–16 | 120 | 95 | М 10 | 10.5 | 30.0 | 75.0 | 20.0 | 16.0 |
| ТМ 95–12–16 | 120 | 95 | М 12 | 13.0 | 30.0 | 75.0 | 20.0 | 16.0 |
| ТМ 120–12–17 | 150 | 120 | М 12 | 13.0 | 34.0 | 81.0 | 22.0 | 17.0 |
| ТМ 120–16–17 | 150 | 120 | М 16 | 17.0 | 34.0 | 81.0 | 22.0 | 17.0 |
| ТМ 120–12–18 | 150 | 120 | М 12 | 13.0 | 35.0 | 85.0 | 24.0 | 18.0 |
| ТМ 120–16–18 | 150 | 120 | М 16 | 17.0 | 35.0 | 85.0 | 24.0 | 18.0 |
| ТМ 150–12–19 | 185 | 150 | М 12 | 13.0 | 36.0 | 90.0 | 25.0 | 19.0 |
| ТМ 150–16–19 | 185 | 150 | М 16 | 17.0 | 36.0 | 90.0 | 25.0 | 19.0 |
| ТМ 150–12–20 | 185 | 150 | М 12 | 13.0 | 38.0 | 90.0 | 26.0 | 20.0 |
| ТМ 150–16–20 | 185 | 150 | М 16 | 17.0 | 38.0 | 90.0 | 26.0 | 20.0 |
| ТМ 185–16–21 | 240 | 185 | М 16 | 17.0 | 40.0 | 95.0 | 27.0 | 21.0 |
| ТМ 185–20–21 | 240 | 185 | М 20 | 21.0 | 40.0 | 95.0 | 27.0 | 21.0 |
| ТМ 185–16–23 | 240 | 185 | М 16 | 17.0 | 45.0 | 105.0 | 30.0 | 23.0 |
| ТМ 185–20–23 | 240 | 185 | М 20 | 21.0 | 45.0 | 105.0 | 30.0 | 23.0 |
| ТМ 240–16–24 | 300 | 240 | М 16 | 17.0 | 48.0 | 105.0 | 32.0 | 24.0 |
| ТМ 240–20–24 | 300 | 240 | М 20 | 21.0 | 48.0 | 105.0 | 32.0 | 24.0 |
Наконечник кабельный ТМ являются единственным способом выполнить подводку кабеля с большим сечением жил. Наконечник медный ТМ одевается на жилу кабеля и опрессовывается гидравлическим прессом КВТ, либо ручным прессом ШТОК. Данный метод даёт надёжное скрепление наконечника и кабеля, обеспечивая качественное соединение.
Большой ассортимент медных кабельных наконечников ТМ и медных луженых ТМЛ , которые предназначены для оконцевания опрессовкой проводов и кабелей с медными жилами представлены в компании Урал Лайн.
Материал: электротехническая медь марки М2
Покрытие: электролитическое лужение
