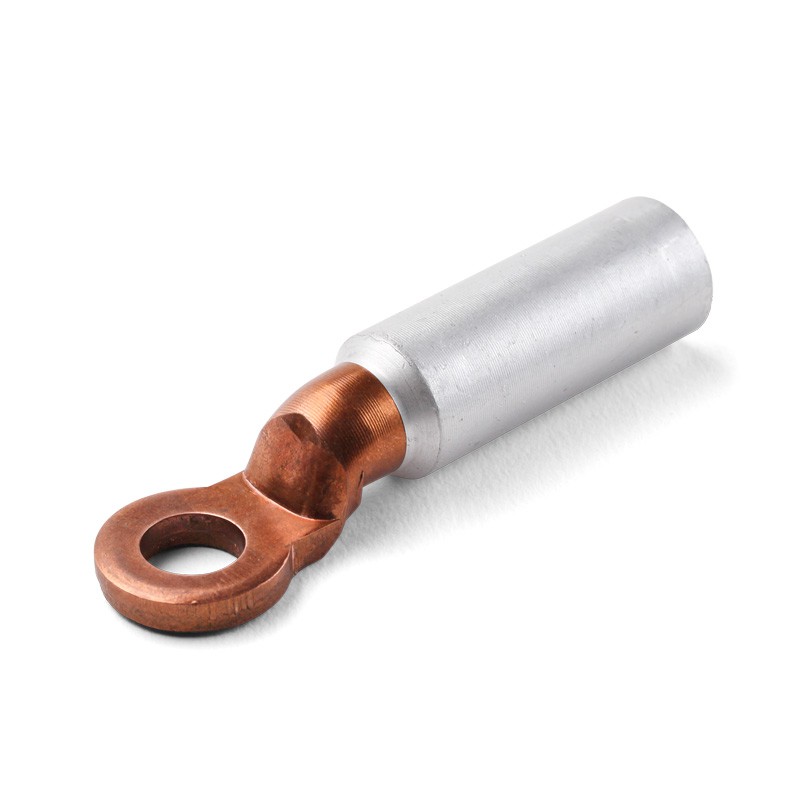

Кабельные наконечники ТАМс алюмомедные

Наконечники кабельные алюмомедные ТАМс - ЭТК  Урал Лайн, Пермь
Остаток: Под заказ
Заказать

Наконечники кабельные алюмомедные сварные под опрессовку ТАМ(с)

  • Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов и последующего подключения их к медным шинам и клеммам электротехнических устройств
  • Рабочее напряжение: до 35 кВ
  • Материал: трубная часть – электротехнический алюминий марки АД1, контактная лопатка – электротехническая медь марки М1
  • Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают прочный контакт металлов на молекулярном уровне
  • Лопатка наконечников смещена относительно центральной оси и расположена ниже цилиндрического корпуса
  • Контактная лопатка в соответствии с европейскими стандартами полностью выполнена из электротехнической меди. Граница между медной и алюминиевой частями наконечника проходит по «шейке», что исключает возможный контакт алюминия с медной шиной и образование гальванической пары
  • Трубная часть наконечников изготовлена из алюминиевого прутка и имеет сплошную закрытую конструкцию
  • Секторные жилы рекомендовано предварительно скруглить набором матриц НМС-240 (КВТ)

Основные характеристики кабельных алюмомедных наконечников ТАМ(с)

Наименование Сечение, мм2ВинтРазмеры (мм)
dd1SLL1DD1
ТАМ(c) 16-10 (КВТ)              16  М10  12    6.1 3 80 40  10.5  20
ТАМ(c) 25-12 (КВТ)  25  М12  16 7.1 4.0 90 44  13 24
ТАМ(c) 35-12 (КВТ)  35  М12  16 8.5 5.0 90 44  13 24
ТАМ(c) 50-12 (КВТ)  50  М12  20 9.8 5.0 95 47  13 24
ТАМ(c) 70-12 (КВТ)  70  М12  20 11.5 5.0 95 48  13 24
ТАМ(c) 95-12 (КВТ)  95  М12  20 13.5   5.5   95 46  13 24
ТАМ(c) 120-12 (КВТ)  120  М12  25 15.0 6.0 119 60  13 30
ТАМ(c) 150-12 (КВТ)  150  М12  25 17.0 6.0 120   60     13 30
ТАМ(c) 185-12 (КВТ)  185  М12  32 18.5 6.5 128 62  13 35
ТАМ(c) 240-12 (КВТ)  240  М12  32 21.5 6.5 130 64  13 35
