Гильзы кабельные алюмомедные ГАМ
Остаток: Под заказ
Заказать

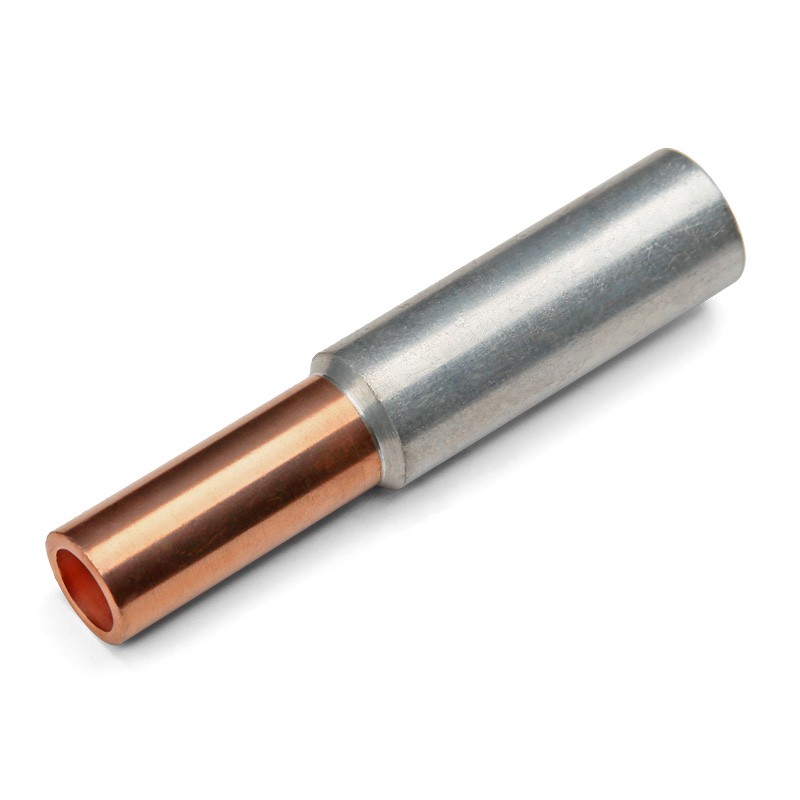

Гильзы кабельные алюмомедные ГАМ
- Предназначены для соединения алюминиевых и медных жил
- Материал:
-электротехнический алюминий марки АД1М
-электротехническая медь марки М1 - Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки
- Технология гарантирует механически прочное соединение металлов на молекулярном уровне и высокое качество электрического контакта
- Гильзы имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы и выполняющую функцию масляного стопора для кабелей с бумажной маслопропитанной изоляцией
Основные характеристики алюмомедных гильз ГАМ
Наименование | Сечение (мм²) | Размеры(мм) | |||||||
---|---|---|---|---|---|---|---|---|---|
D₁ | d₁ | D₂ | d₂ | L | L₁ | L₂ | |||
ГАМ 16/10 (КВТ) | 16 | 10 | 9.0 | 5.0 | 10.0 | 6.0 | 70.0 | 26.0 | 31.3 |
ГАМ 25/16 (КВТ) | 25 | 16 | 10.0 | 5.8 | 12.0 | 7.0 | 80.0 | 29.0 | 39.5 |
ГАМ 35/25 (КВТ) | 35 | 25 | 10.0 | 6.6 | 14.3 | 8.5 | 85.7 | 27.0 | 41.4 |
ГАМ 50/35 (КВТ) | 50 | 35 | 10.3 | 7.7 | 16.3 | 10.3 | 90.0 | 30.0 | 46.3 |
ГАМ 70/50 (КВТ) | 70 | 50 | 15.0 | 10.0 | 18.0 | 11.5 | 100.0 | 33.0 | 48.5 |
ГАМ 95/70 (КВТ) | 95 | 70 | 16.5 | 11.5 | 20.0 | 13.5 | 105.0 | 35.0 | 52.0 |
ГАМ 120/95 (КВТ) | 120 | 95 | 17.0 | 13.1 | 20.0 | 15.0 | 110.0 | 37.0 | 49.1 |
ГАМ 150/120 (КВТ) | 150 | 120 | 19.0 | 15.0 | 24.8 | 17.0 | 112.5 | 41.0 | 52.5 |
ГАМ 185/150 (КВТ) | 185 | 150 | 23.0 | 17.0 | 27.0 | 18.5 | 125.0 | 42.0 | 55.2 |
ГАМ 240/185 (КВТ) | 240 | 185 | 25.0 | 18.5 | 30.0 | 21.0 | 130.0 | 47.0 | 57.5 |
