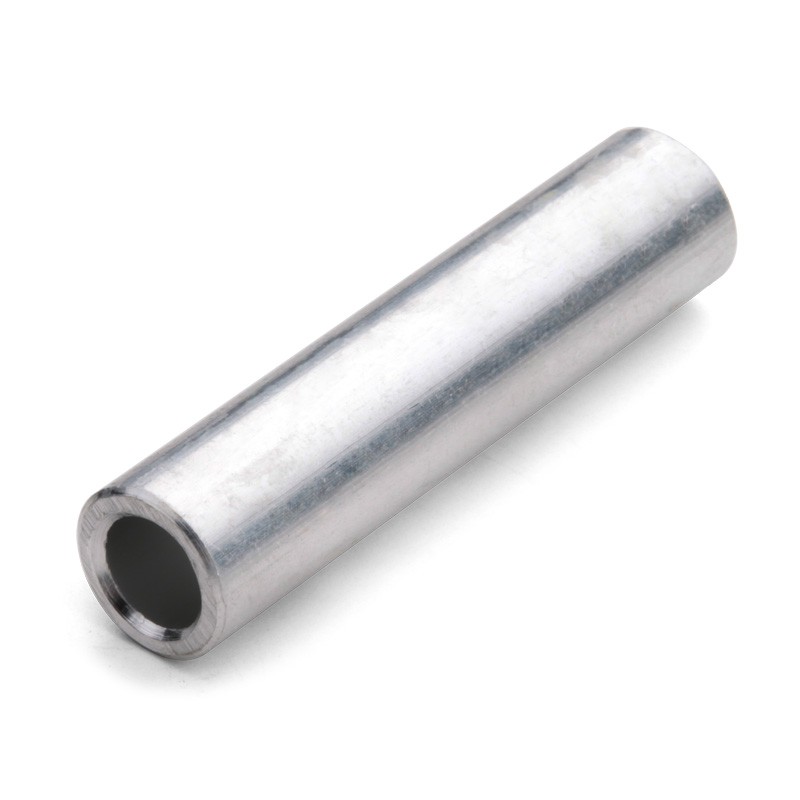

Гильзы кабельные алюминиевые ГА
Гильзы кабельные алюминиевые закрепляются опрессовкой и предназначены для соединения проводов и кабелей с алюминиевыми жилами.
- Предназначены для соединения встык проводов и кабелей с алюминиевыми жилами без осевой нагрузки
- Материал: электротехнический алюминий марки АД1М
- Гильзы имеют сквозную конструкцию
- Секторные жилы перед опрессовкой должны быть предварительно скруглены при помощи матриц скругления НМ-300-C (КВТ)
- После снятия изоляции с кабеля концы алюминиевых жил должны быть зачищены до металлического блеска с использованием кордощетки К-50 (КВТ) или наждачной бумаги, после чего незамедлительно на концы жил следует нанести кварце-вазелиновую пасту или проводящую контактную пасту «КВТ».
Заполнить полость гильзы кварце-вазелиновой пастой или проводящей пастой «КВТ», завести концы жил в гильзу с заходом в половину длины и произвестиопрессовку
Основные характеристики алюминиевых гильз ГА
Наименование | Сечение (мм²) | Размеры (мм) | ||
---|---|---|---|---|
L | d | d₁ | ||
ГА 10 (КВТ) | 10 | 53.0 | 8.5 | 4.5 |
ГА 16 (КВТ) | 16 | 60.0 | 10.0 | 5.4 |
ГА 25 (КВТ) | 25 | 63.0 | 12.0 | 7.0 |
ГА 35 (КВТ) | 35 | 71.0 | 14.0 | 8.0 |
ГА 50 (КВТ) | 50 | 71.0 | 16.0 | 9.0 |
ГА 70 (КВТ) | 70 | 80.0 | 18.0 | 12.0 |
ГА 95 (КВТ) | 95 | 85.0 | 20.0 | 13.0 |
ГА 120 (КВТ) | 120 | 100.0 | 22.0 | 14.0 |
ГА 150 (КВТ) | 150 | 100.0 | 24.0 | 17.0 |
ГА 185 (КВТ) | 185 | 100.0 | 26.0 | 19.0 |
ГА 240 (КВТ) | 240 | 110.0 | 28.0 | 20.0 |
ГА 300 (КВТ) | 300 | 140.0 | 32.0 | 24.0 |
