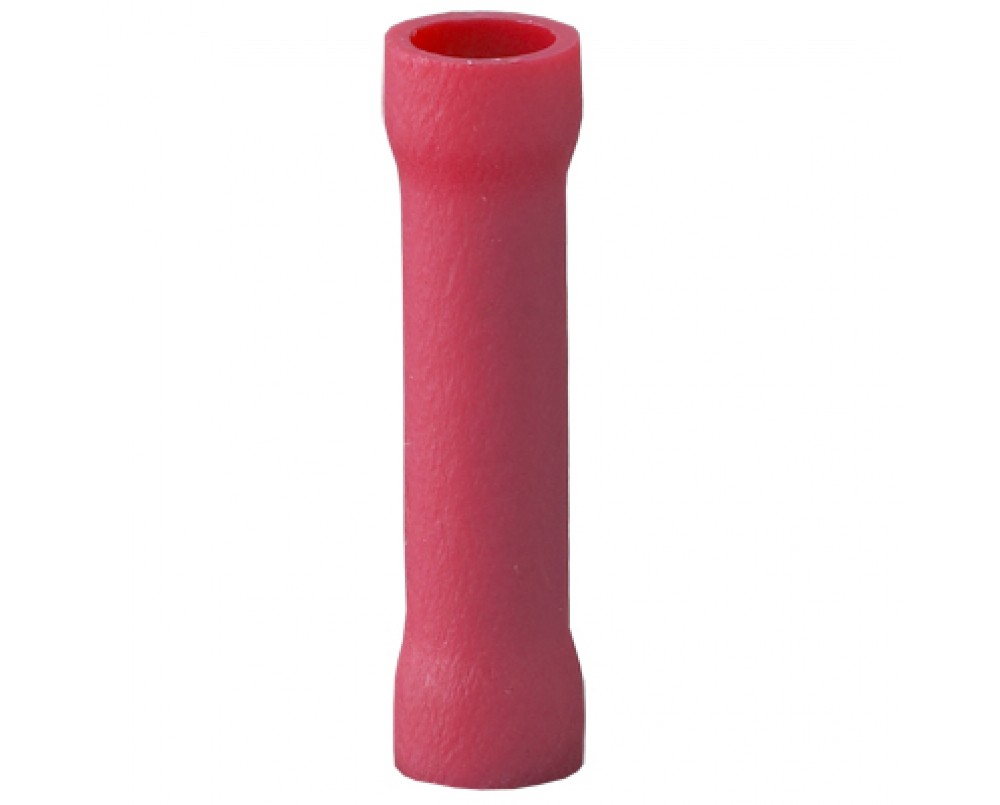

Гильза соединительная термоусаживаемые ГСИ
Гильзы соединительные ГСИ
Предназначены для оконцевания многожильных медных проводов при формировании неразъемных соединений. При использовании образуют неразъемное полностью изолированное контактное соединение, которое обеспечивает высокую защищенность от поражения электрическим током. Гильзы рассчитаны на максимальное напряжение 600В. Имеют защитное гальваническое покрытие, препятствующее возникновению коррозии, что позволяет их использовать в условиях повышенной влажности.
Основные характеристики
- соответствуют ТУ 3424-001-59861269-2004;
- при парном соединении нейлоновых разъемов «папа-мама» образуется двойной контур изоляции пенального типа вокруг контактного соединения;
- материал коннектора: медь марки М1;
- материал изоляции: поливинилхлорид (ПВХ);
- покрытие коннектора: электролитическое лужение (О-Ви);
- температурный диапазон: от -10°С до +75°С.
- опрессовка проводника поверх изолированного корпуса.
Сечение, мм2 | Наименование | L, мм |
L1, мм |
d1, мм |
S, мм |
0,25-1,5 | ГСИ 1,5 | 24,2 | 15,0 | 1,7 | 0,8 |
1,5-2,5 | ГСИ 2,5 | 24,2 | 15,0 | 2,3 | 0,8 |
4,0-6,0 | ГСИ 6,0 | 26,0 | 15,0 | 3,4 | 1,0 |
