Дополнительные устройства модульной серии "Энергия"

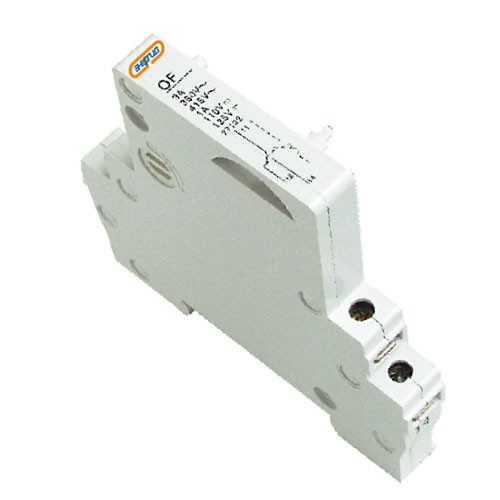

Дополнительный контакт OF (Контакт состояния) служит для удаленной индикации состояния механически сопряженного с ним автоматического выключателя.
Дополнительный контакт, как правило, включается в цепь сигнализации состояния автоматического выключателя.
Он не используется одновременно с доп. контактом MX+OF (с функцией шунтирования), поскольку MX+OF уже обладает функцией, присущей доп. контакту OF.
Устанавливается с левой стороны от автоматического выключателя.
Дополнительный контакт MX+OF служит для дистанционного управления цепями и контроля текущего состояния цепи.
Возможно осуществление удаленного отключения силовой цепи (Мгновенное размыкание силовой цепи при подаче напряжения в цепь управления). Кроме этого доп. контакт MX+OF выполняет функцию отображения текущего состояния автоматического выключателя (доп. контакт OF).
Устанавливается с правой стороны от автоматического выключателя.
Дополнительный контакт (расцепитель) минимального и максимального напряжения MV+MN предназначен для отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА 47-63 при недопустимом снижении или повышении напряжения. Расцепитель выполнен в габарите однополюсного автоматического выключателя ВА-47-63.
Трансформатор модульный понижающий крепления на DIN рейку.
Применяется для подачи питания в непрерывном режиме на измеряющие, вспомогательные электронные устройства для сетей с низким безопасным напряжением ( для ванных комнат и душевых, освещения, фонтанов, эклектических медицинских устройств,
электрозвонков и т.п) Основное преимущество этих устройств - малые габаритные размеры и удобство монтажа.
