Дифференциальные автоматы АВДТ "Энергия" по лучшим ценам в Екатеринбурге.

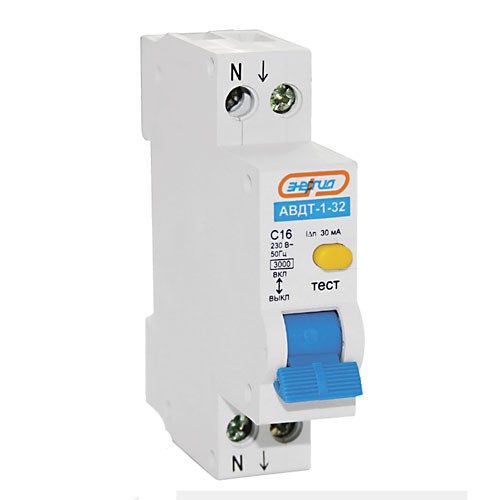

Дифференциальный автомат одномодульный серии АВДТ - это новинка предлогаемая компанией Урал Лайн на рынке электротехнической продукции. Представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
Дифференциал в переводе с латинского означает разность. Поэтому дифференциальная защита – это устройство, позволяющее получить результирующий импульс, как сумму или разность токов составляющих элементов схемы. На одно реле фазы защиты подается ток от трансформаторов тока, включенных на разные стороны защищаемого трансформатора.
| Наименование | ||
| Диф. авт. АВДТ-1-32 2Р 10А 30 mA 1-но мод. Диф. авт. АВДТ-1-32 2Р 16А 30 mA 1-но мод. Диф. авт. АВДТ-1-32 2Р 20А 30 mA 1-но мод. Диф. авт. АВДТ-1-32 2Р 25А 30 mA 1-но мод. Диф. авт. АВДТ-1-32 2Р 32А 30 mA 1-но мод. |
Е0302-0001 Е0302-0002 Е0302-0003 Е0302-0004 Е0302-0005 |
|
| Диф. авт. АВДТ-32 2Р 16А 30 mA 2-х мод. Диф. авт. АВДТ-32 2Р 25А 30 mA 2-х мод.. Диф. авт. АВДТ-32 2Р 32А 30 mA 2-х мод. Диф. авт. АВДТ-32 2Р 40А 30 mA 2-х мод. |
Е0302-0006 Е0302-0007 Е0302-0008 Е0302-0009 |
Автоматические выключатели дифференциального тока серии АВДТ представляют собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
- защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
- предотвращение пожаров вследствие протекания токов утечки на землю;
- защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети до 50В и обладает высокой механической износостойкостью.
Работоспособность дифференциального автомата АВДТ проверяется ежемесячно нажатием кнопки «ТЕСТ» — при ее нажатии устройство должно мгновенно отключиться. Чтобы включить устройство после проверки, необходимо нажать кнопку «ВОЗВРАТ» и взвести рукоятку выключателя.
Принцип действия основан на фиксации дифференциального тока, возникающего при утечке на землю. Датчиком наличия тока утечки служит дифференциальный трансформатор тока, сигнал с которого подается на устройство разъединителя главных контактов, который размыкает одновременно как фазовые, так и нулевые контакты.
При работе в нормальных условиях автоматические выключатели пропускают через себя электрический ток от минимальных величин до номинального тока. В случае возникновения в цепи перегрузки или тока короткого замыкания, срабатывает механизм защиты и автомат выключается.
Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в коммутируемой цепи, нагревает биметаллическую пластину, которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма расцепления. Электромагнитная защита обеспечивается благодаря тому, что в момент появления в коммутируемой цепи короткого замыкания, протекающий по виткам соленоида ток многократно возрастает по отношению к номинальному, что приводит в движение его сердечник, воздействующий на рычаг механизма расцепления.
• Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
• Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать АВДТ в различных климатических поясах.
• Контакты выполнены из бескислородной меди с содержанием серебра.
• Корпус изготовлен из не поддерживающей горение пластмассы.
• Возможность подключения посредством гребенчатой шины.
Дифференциальные автоматы «Энергия» крепятся на стандартную DIN рейку.
