Муфты кабельные соединительные 4 СТп-1 (универсальные)
Муфты кабельные соединительные 4 СТп-1 (универсальные)предназначены для соединения 4-х жильных силовых кабелей с бумажной пропитанной или пластмассовой изоляцией на напряжение до 1 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
- Для кабеля с бумажной изоляцией, используется муфта 4 СТП-1
- Для кабеля с пластмассовой изоляцией, используются муфты ПСТ и ПСТб

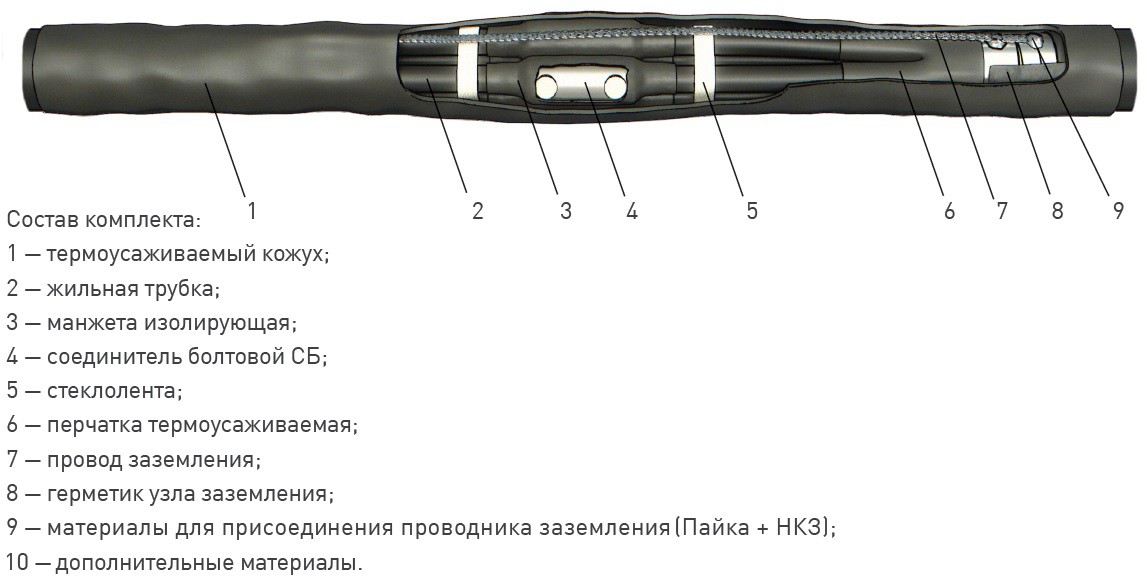

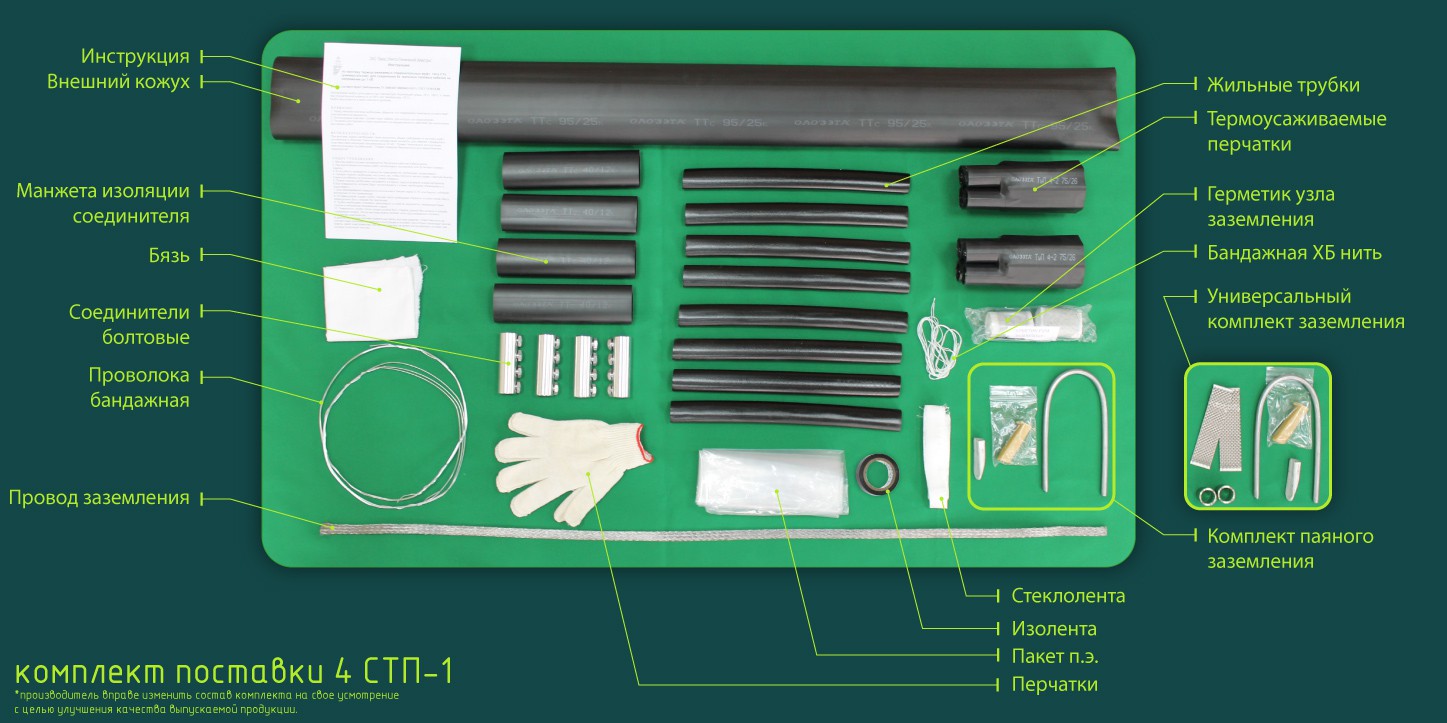

- Муфты 4 СТП-1 универсальные рекомендуются при невозможности заранее узнать тип изоляции жилы (бумага или пластик). Муфты имеют универсальный комплект для присоединения проводника заземления. Для паяного заземления - комплект припоев и паяльный жир. Для непаянного заземления - пружинка, терка.
Муфты комплектуются болтовыми соединителями СБ. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика. Болтовые соединители со срывной головкой предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C.
Технические характеристики
Сечение жил кабеля | 16-240мм2 |
---|---|
Напряжение | до 1 кВ |
Климатическое исполнение | УХЛ 1,5 |
Температура эксплуатации | -50 +50 ºС |
Масса | 2 кг |
Размер упаковки | 150x200x1270 |
Артикул | Наименование | Количество жил | Сечение кабеля, мм |
---|---|---|---|
zeta20811 | Муфта 4 СТП-1 (16-25) (универсальная) | 4 | 16-25 |
zeta20812 | Муфта 4 СТП-1 (35-50) (универсальная) | 4 | 35-50 |
zeta20813 | Муфта 4 СТП-1 (70-120) (универсальная) | 4 | 70-120 |
zeta20810 | Муфта 4 СТП-1 (150-240) (универсальная) | 4 | 150-240 |
Муфты с Al соединителями под опрессовку | |||
zeta23740 | Муфта 4 СТП-1 (16) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 16 |
zeta23741 | Муфта 4 СТП-1 (25) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 25 |
zeta23742 | Муфта 4 СТП-1 (35) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 35 |
zeta23743 | Муфта 4 СТП-1 (50) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 50 |
zeta23744 | Муфта 4 СТП-1 (70) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 70 |
zeta23745 | Муфта 4 СТП-1 (95) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 95 |
zeta23746 | Муфта 4 СТП-1 (120) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 120 |
zeta23747 | Муфта 4 СТП-1 (150) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 150 |
zeta23748 | Муфта 4 СТП-1 (185) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 185 |
zeta23749 | Муфта 4 СТП-1 (240) c соединителями Al (полиэтилен/бумага) ЗЭТА | 4 | 240 |
Муфты с Cu соединителями под опрессовку | |||
zeta24040 | Муфта 4 СТП-1 (16) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 16 |
zeta24041 | Муфта 4 СТП-1 (25) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 25 |
zeta24042 | Муфта 4 СТП-1 (35) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 35 |
zeta24043 | Муфта 4 СТП-1 (50) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 50 |
zeta24044 | Муфта 4 СТП-1 (70) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 70 |
zeta24045 | Муфта 4 СТП-1 (95) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 95 |
zeta24046 | Муфта 4 СТП-1 (120) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 120 |
zeta24047 | Муфта 4 СТП-1 (150) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 150 |
zeta24048 | Муфта 4 СТП-1 (185) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 185 |
zeta24049 | Муфта 4 СТП-1 (240) c соединителями Cu (полиэтилен/бумага) ЗЭТА | 4 | 240 |
