Кабельная концевая муфта 3 КВТп 10
Муфта 3 КВТп предназначена для оконцевания 3-x жильных силовых кабелей с бумажной пропитанной на напряжение до 10кВ устанавливаются в помещениях всех категорий влажности.

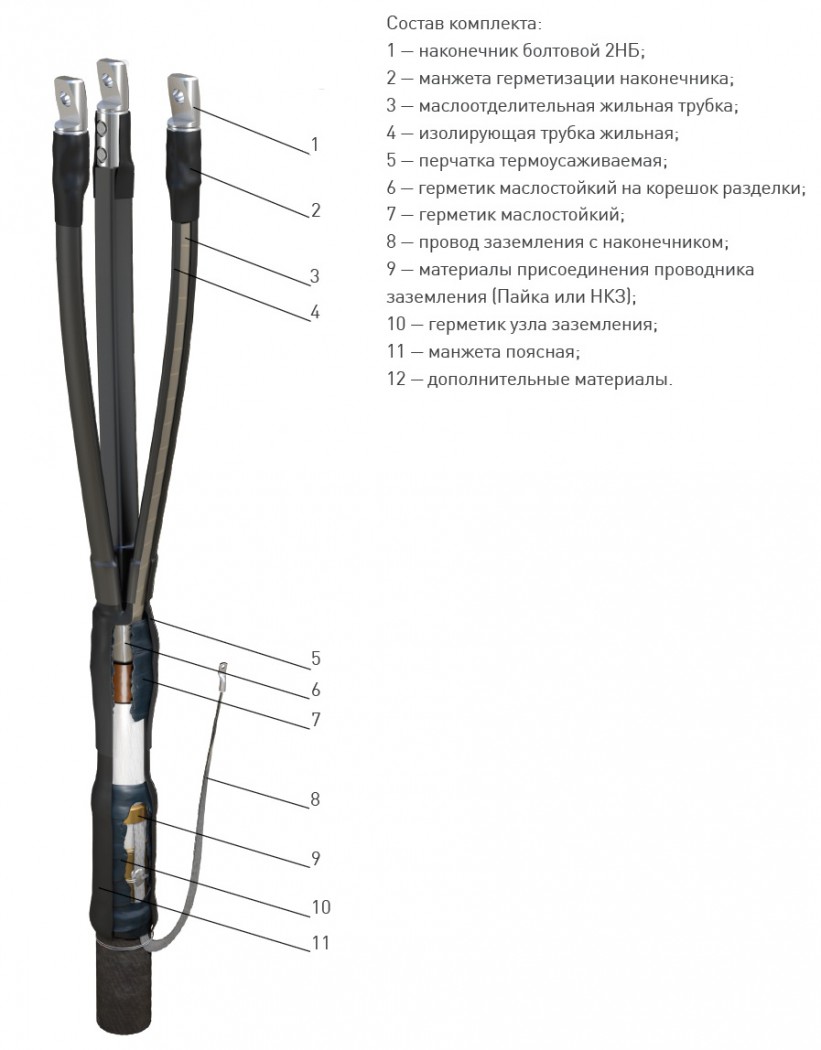

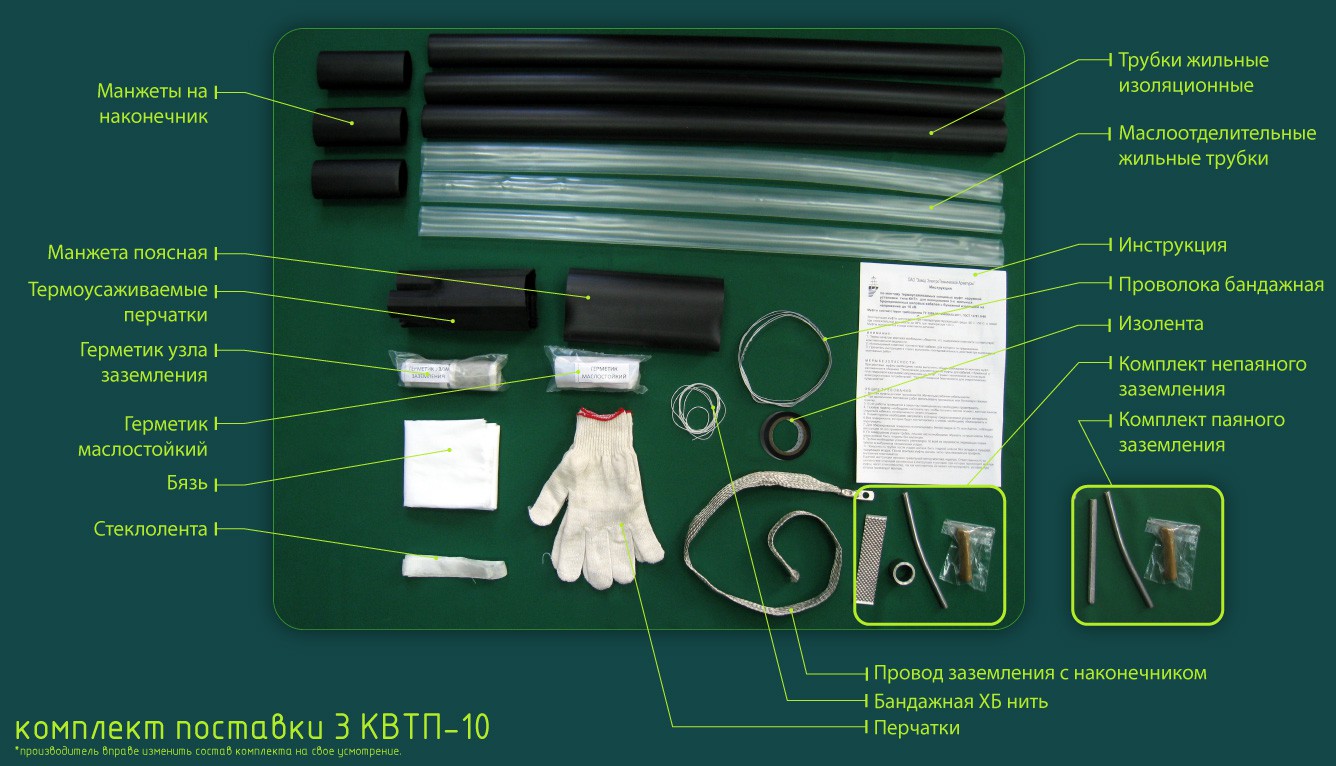

Концевая муфта КВТп состоит в основном из термоусаживаемых частей (трубок разного диаметра), манжет и перчатки, являющихся маслостойкими, а также стойкими к температурным колебаниям.
Перчатка состоит из изолирующего термоусаживаемого материала. На внутренней поверхности термоусаживаемой перчатки нанесен термоплавкий клей-герметик, обеспечивающий высокую степень адгезии.
Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм.
Тип кабеля:
ААШв(П), ААБл, ААБлГ, ААБ2л, ААБ2лШв(п), ААПл, ААП2л, ААП2лШв, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, АСБл, АСП, АСПГ, АСКЛ, АСШв, АСБ2ЛШв, СБ, СБГ, СБл, СБ2л, СБ2лГ, СП, СПГ.
Технические характеристики
| Сечение жил кабеля | от 16 до 240мм2 |
|---|---|
| Напряжение | до 10 кВ |
| Число жил | 3 |
| Тип изоляции | бумажная |
| Установка | внутренняя |
| Климатическое исполнение | УХЛ 1,5 |
| Температура эксплуатации | -50 +50 С |
| Масса | 1,5 кг |
| Размер упаковки | 150x150x820 |
| Наименование | Артикул | Цена | |
| Муфта 3 КВТп-10 (16-25) с наконечниками ЗЭТАРУС | шт | zeta21411 | 1596,90 |
| Муфта 3 КВТп-10 (25-50) без наконечников ЗЭТАРУС | шт | zeta21223 | 1331,69 |
| Муфта 3 КВТп-10 (25-50) с наконечниками ЗЭТАРУС | шт | zeta21417 | 1673,72 |
| Муфта 3 КВТп-10 (70-120) без наконечников ЗЭТАРУС | шт | zeta21217 | 1444,50 |
| Муфта 3 КВТп-10 (70-120) с наконечниками ЗЭТАРУС | шт | zeta21413 | 1920,00 |
| Муфта 3 КВТп-10 (150-240) без наконечников ЗЭТАРУС | шт | zeta21214 | 1778,78 |
| Муфта 3 КВТп-10 (150-240) с наконечниками ЗЭТАРУС | шт | zeta21410 | 2626,68 |
| Наименование | Артикул | Цена | |
| Муфта 3 КВТп-10 (25-50) без наконечников (комбинированный комплект заземления) ЗЭТАРУС | шт | zeta21319 | 1134,14 |
| Муфта 3 КВТп-10 (25-50) c наконечниками (комбинированный комплект заземления) ЗЭТАРУС | шт | zeta21420 | 1476,20 |
| Муфта 3 КВТп-10 (70-120) без наконечников (комбинированный комплект заземления) ЗЭТАРУС | шт | zeta21315 | 1246,96 |
| Муфта 3 КВТп-10 (70-120) с наконечниками (комбинированный комплект заземления) ЗЭТАРУС | шт | zeta21421 | 1733,45 |
| Муфта 3 КВТп-10 (150-240) c наконечниками (комбинированный комплект заземления) ЗЭТАРУС | шт | zeta21419 | 2432,80 |
| Муфта 3 КВТп-10 (150-240) без наконечников (комбинированный комплект заземления) ЗЭТАРУС | шт | zeta21313 | 1491,26 |
