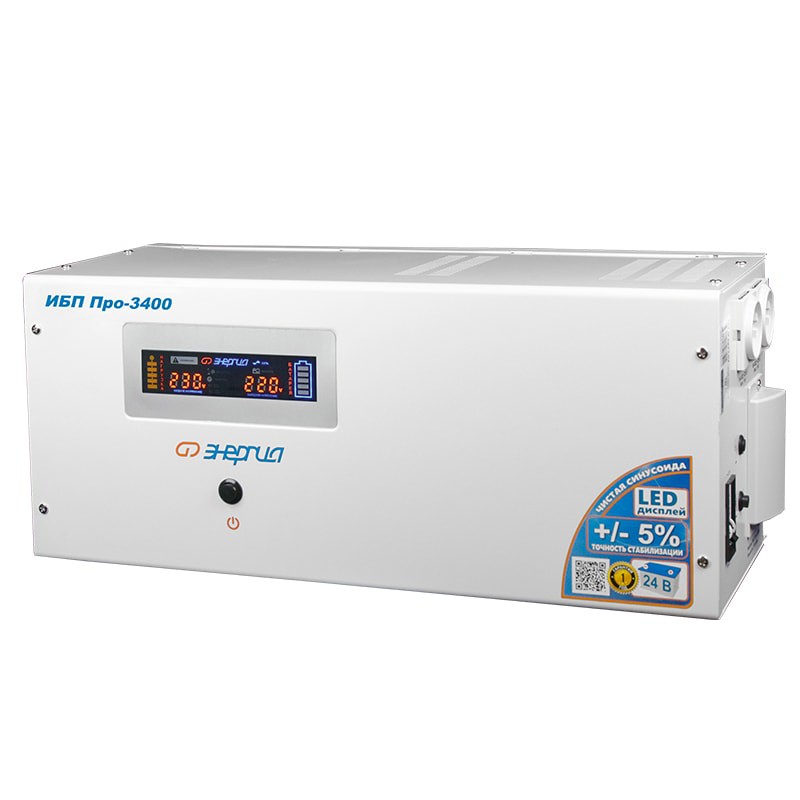

Преобразователь напряжения Энергия ИБП Pro 3400 24В
ДОКУМЕНТАЦИЯ НА ИНВЕРТОР (преобразователь напряжения) ИПБ Pro 3400
Соответствие инвертора (преобразователя напряжения) требованиям ГОСТ.
Технический паспорт и инструкция по эксплуатации на инвертора (преобразователя напряжения) Энергия ИПБ Pro 3400
Энергия ИБП Pro-3400 24 V очень мощный преобразователь. Суммарная нагрузочная способность составляет 2,4 кВт. Для работы в инверторном режиме достаточно всего лишь два 12-ти вольтовых аккумулятора любой емкости. Интеллектуальная зарядка АКБ (ток заряда от 0 до 20А). Высокоточная работа в режиме стабилизации напряжения от сети (погрешность не более 5 процентов). Скорость переключения режимов работы (сеть-аккумулятор-сеть) не превышает 6 мс. Работает полностью в автоматическом режиме. Без нагрузки переходит в режим "Сна", увеличивая тем самым срок службы аккумулятора и время автономной работы. Есть навесной механизм и многофункциональный, цветной LED-дисплей. Отличный вариант для обеспечения бесперебойной работы практически любой бытовой техники.
В источнике бесперебойного питания «Энергия ИБП Pro-3400» реализована функция ЭНЕРГОСБЕРЕЖЕНИЯ. Эта функция оптимизирует расход энергии АКБ. При отсутствии сетевого питания ИБП Pro 3400 снабжает потребители за счет энергии аккумулятора, преобразуя постоянное напряжение в переменное. Преобразование происходит даже если нагрузка не подключена, и тогда энергия АКБ расходуется вхолостую. Такой неоправданной потери энергии удастся избежать путем автоматического переключения в режим энергосбережения, когда расход энергии АКБ прекращается, экономя емкость батареи, которая будет использована для питания потребителей в автономном режиме. Это стало возможным благодаря запатентованной программе непрерывного самотестирования, осуществляемой микропроцессором, в инверторном режиме. Тестирование параметров нагрузки происходит каждые 20 секунд, на основании которых программа принимает решение о переходе в режим энергосбережения. Алгоритм следующий: при нагрузке на выходе прибора менее 100Вт происходит переход устройства в «спящий» режим - при котором напряжение на выходе прибора становиться равным нулю. При подключении нагрузки свыше указанных, ИБП переходит в рабочий режим и на выход подается 220В.
Особенности Энергия ИБП Pro-3400
-
Точность стабилизации ±5% (питание от сети), ±1%(инверторный режим);
-
Новый цветной, информативный LED дисплей;
-
Экономичный холостой ход;
-
Усовершенствованный алгоритм интеллектуальной зарядки АКБ;
-
Современный универсальный корпус с возможностью настенного крепления;
-
Форма выходного сигнала в инверторном режиме – чистая синусоида;
-
Защита от перезаряда, глубокого разряда, режим тренировки при сульфатации, короткого замыкания.
Цветной LED дисплей
-
Индикаторы работы от сети;
-
Индикатор питания от АКБ;
-
Индикатор состояния зарядки батареи;
-
Индикатор подключенной нагрузки;
-
Значения входного и выходного напряжения;
-
Индикатор внештатной ситуации.
Производитель |
Энергия |
Cтрана производства |
Россия |
Гарантия |
12 месяцев |
Расчетный срок службы |
10 лет |
Тип инвертора |
Line-interactive |
Способ установки |
Напольный / Настенный |
Форма напряжения |
Чистая синусоида |
Число фаз |
Одна |
Максимальная мощность (ВА) |
3400 |
Пик-фактор |
3:1 |
Наличие стабилизатора |
Есть, автотрансформатор с релейными ключами |
Величина постоянного напряжения (В) |
24 |
Количество 12 вольтовых аккумуляторов необходимых для работы |
2 |
Функция заряда аккумулятора |
Есть |
Ток заряда аккумуляторов (А) |
20 (Автоматически регулируется от 0 до 20А) |
Рабочий диапазон входного напряжения сети (В) |
170-280 |
Выходное напряжение при питании от сети (В) |
220 ±5% |
Выходное напряжение при питании от батарей (В) |
220 ±1% |
Частота выходного напряжения (Гц) |
50 |
Порог защиты от перегрузки по мощности (откл 60с) (%) |
≤120 |
Порог защиты от перегрузки по мощности в инверторном режиме (откл 30с) (%) |
≤130 |
Порог защиты от перегрузки по мощности в инверторном режиме (откл 3с) (%) |
≥300 |
Защита от перегрева, больше 120°C |
Отключение |
Защита по току |
Автоматический выключатель |
Защита от повышенного напряжения, с переходом на работу от аккумулятора (В) |
≥280 |
Защита от пониженного напряжения, с переходом на работу от аккумуляторов (В) |
≤170 |
Защита от полного разряда батареи |
Есть |
Защита от перезаряда батареи |
Есть |
Защита от перегрузки и короткого замыкания |
Есть |
Время переключения режимов работы |
Не более 6 мс |
КПД (%) |
98 |
Индикация параметров работы |
Светодиодный дисплей |
Способ охлаждения |
Естественная циркуляция воздуха и работа вентилятора |
Подключение к сети |
Клеммная колодка |

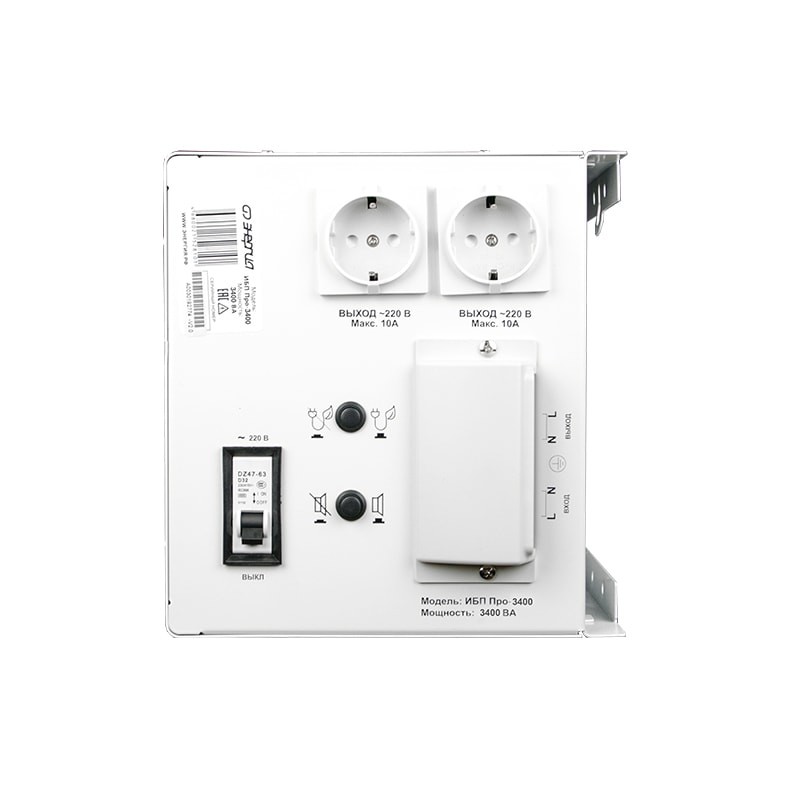

Подключение нагрузки к инвертору |
Клеммная колодка / Розетка 220 Вольт |

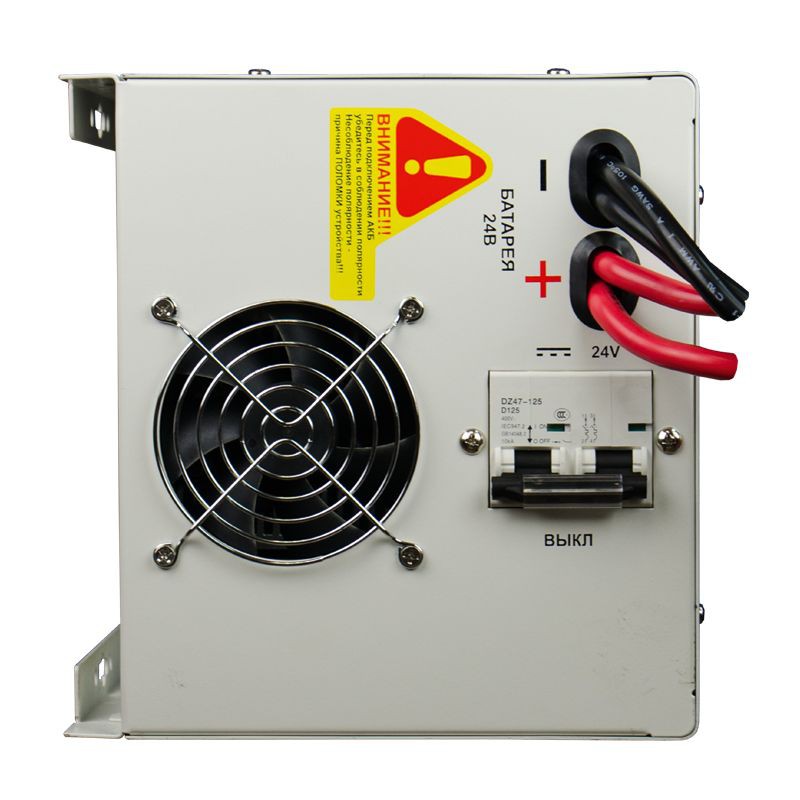

Подключение аккумулятора к инвертору |
Провода с винтовыми клеммами под винт М6 (70 см) |
Температура эксплуатации (°C) |
-5...+40 |
Температура хранения (°C) |
-15...+45 |
Относительная влажность |
≤98% |
Габаритные размеры (мм) |
610x305x290 |
Вес (кг) |
21 |
