Соединитель болтовой СБЕ-35

Соединитель болтовой СБЕ-35 - ЭТК  Урал Лайн, Пермь
Остаток: Под заказ
Заказать

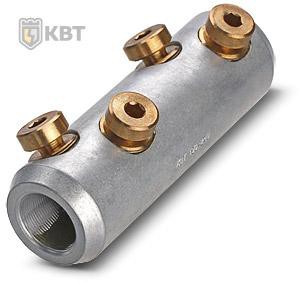

Соединитель болтовой СБЕ-35(КВТ) Евросерия
  • Тип: НБЕ-35 по ТУ 3449-042-97284872-2011
  • Предназначены для соединения кабельных жил напряжением до 35 кВ
  • Центрально симметричное отверстие под кабельную жилу в корпусе соединителя способствует снижению потерь в контактном соединении
  • Торцевые фаски для сглаживания напряженности электрического поля
  • Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
  • Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Диапазоны применения болтовых соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
  • Материал корпуса: специальный алюминиевый сплав
  • Материал болтов: медный сплав
  • Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • Внутренний шестигранник в головке болта позволяет поизводить монтаж соединителей в условиях ограниченного пространства
  • Соединители «КВТ» имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • На корпусе каждого соединителя выбита маркировка с указанием номинального даипазона сечений кабеля и логотипа производителя
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Основные характеристики

НаименованиеСечение (мм²)Размеры (мм)
LL2dd1N
4СБЕ-35–70/ 120 70/ 95/ 120 100.0 45.0 27.0 15.0 5.0
4СБЕ-35–150/ 240 150/ 185/ 240 116.0 53.0 37.0 21.0 6.0
