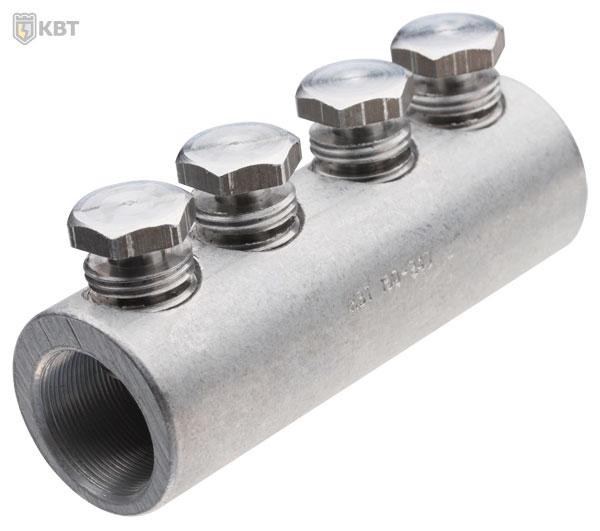

Соединитель болтовой с рядным расположением болтов СБ
Остаток: Под заказ
Заказать
- Тип: СБ по ТУ 3449-009-97284872-2006
- Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Рядное расположение болтов на корпусе соединителя
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие: без покрытия
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-4 (КВТ)
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Основные характеристики
| Наименование | Сечение (мм²) | Размеры(мм) | болтов | ||||
|---|---|---|---|---|---|---|---|
| L | L2 | d | d1 | N | |||
| 2СБ-10/25 | 10–25 | 40.0 | 18.0 | 13.0 | 8.0 | 8 | 2 |
| 4СБ-25/50 | 25-50 | 66.0 | 31.5 | 19.0 | 11.0 | 12 | 4 |
| 4СБ-70/120 | 70–120 | 90.0 | 43.5 | 27.0 | 17.0 | 17 | 4 |
| 4СБ-150/240 | 150–240 | 110.0 | 53.5 | 37.0 | 25.0 | 19 | 4 |
