Наконечники болтовые НБ
Остаток: Под заказ
Заказать

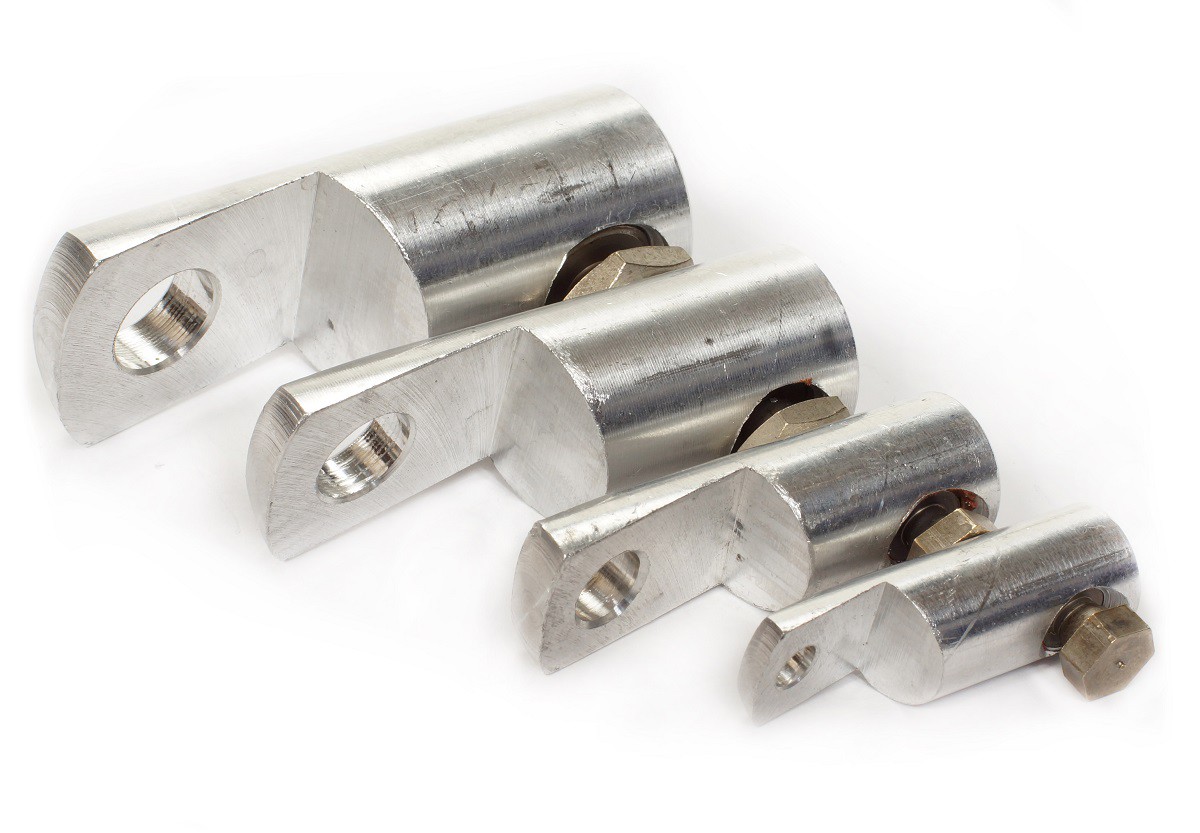

Наконечники со срывной головкой НБ
- Не требуется применения сложного и дорогостоящего инструмента.
- Меньше времени по сравнению с монтажом методом опрессовки/пайки.
- Не требует высокой квалификации электромонтажника.
- Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.
Наконечники болтовые кабельные НБ предназначены для оконцевания алюминиевых и медных жил проводов и кабелей. Закрепление наконечника на жилах проводов и кабелей осуществляется методом завинчивания алюминиевого болта со специальной срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Для увеличения долговечности контакта на контактные поверхности болтов нанесена токопроводящая смазка.
Технические характеристики
| Сечение жил | от 16 мм до 240 мм2 |
|---|---|
| Напряжение | до 10кВ |
| Климатическое исполнение | УХЛ3 |
| Изготавливается по | ТУ 3449-014-99856433-2013 |
| Материал изготовления | алюминиевый сплав Д16Т |
| Код ОКП | 3449 |
Размеры
| Артикул | Тип наконечника | Сечение | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | L | J | D | P | B | ||||
| zeta10523 | НБ-0 | 16-25 | М9x1,5 | 16 | 50 | 28 | 6 | 17 | 14 | 0,022 |
| zeta10524 | НБ-1 | 35-50 | M11x1,5 | 20 | 62 | 29 | 10 | 20 | 12 | 0,038 |
| zeta10525 | НБ-2 | 70-120 | M17x1,5 | 28 | 81 | 38 | 14 | 23 | 17 | 0,092 |
| zeta10526 | НБ-3 | 150-240 | M22x1,5 | 34 | 91 | 40 | 16 | 28 | 22 | 0,0168 |
