Наконечник болтовой с гальваническим покрытием НБЕ-(Л)
Остаток: Под заказ
Заказать

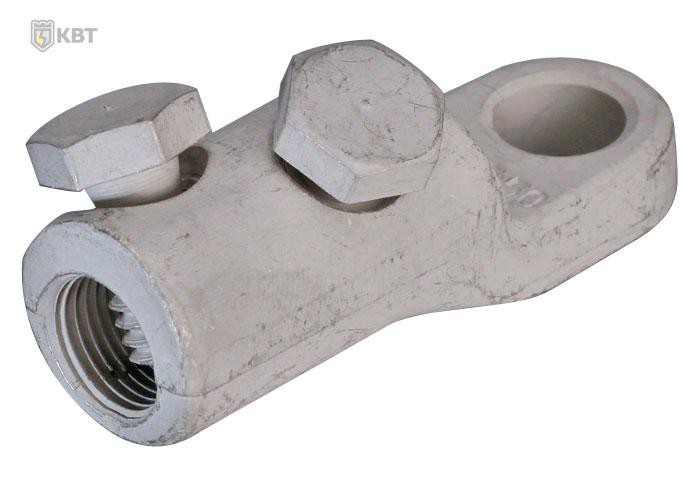

Наконечники болтовые с гальваническим покрытием НБЕ-(Л) (КВТ) Евросерия
- Тип: НБЕ-(Л) по ТУ 3449-009-97284872-2006
- Предназначены для оконцевания однопроволочных и многопроволочных секторных жил. Предполагают оконцевание любых типов секторных жил для 3-х, 4-х и 5-ти жильных кабелей
- Специальный профиль под жилу облегчает позиционирование секторных жил в корпусе наконечников и обеспечивает высокую механическую прочность при затяжке болтами
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля. 2 типоразмера наконечников перекрывают 8 сечений кабеля от 50 до 300 мм²
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Материал корпуса: специальный алюминиевый сплав
- Покрытие корпуса и болтов: гальваническое
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механиче ские и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
Основные характеристики
| Наименование | Сечение (мм²) | Размеры (мм) | болтов | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L₁ | L₂ | F | S | d | d₁ | N | |||
| 1НБ-10/ 25(Л) | 10/ 16/ 25 | 6.4 | 38.0 | 15.2 | 18.0 | 6.5 | 6.0 | 13.0 | 8.0 | 8.0 | 1 |
| 2НБЕ-25/ 50(Л) | 25/ 35/ 50 | 10.5 | 58.0 | 21.5 | 28.0 | 9.5 | 8.0 | 19.0 | 11.0 | 12.0 | 2 |
| 2НБЕ-70/ 120(Л) | 70/ 95/ 120 | 13.0 | 78.0 | 26.5 | 41.0 | 13.5 | 12.0 | 27.0 | 17.0 | 17.0 | 2 |
| 2НБЕ-150/ 240(Л) | 150/ 185/ 240 | 17.0 | 98.0 | 34.5 | 53.0 | 15.5 | 14.0 | 37.0 | 25.0 | 19.0 | 2 |
