Наконечник болтовой НБЕ-35
Остаток: Под заказ
Заказать

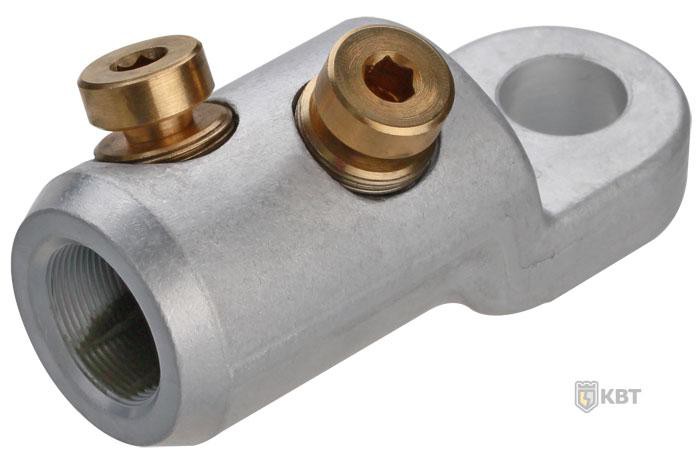

Наконечник болтовой НБЕ-35 (КВТ)
- Тип: НБЕ-35 по ТУ 3449-042-97284872-2011
- Предназначены для соединения кабельных жил напряжением до 35 кВ
- Центрально симметричное отверстие под кабельную жилу в корпусе хвостовика способствует снижению потерь в контактном соединении
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
- Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Рифленая накатка на внутренней поверхности цилиндрической части наконечника увеличивает площадь и механическую прочность контактного соединения
- Внутренний шестигранник в головке болта позволяет поизводить монтаж наконечников в условиях ограниченного пространства
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- На лопатке каждого наконечника выбита маркировка с указанием номинального даипазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Основные характеристики
Наименование | Сечение (мм²) | Размеры (мм) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
D | L | L₁ | L₂ | F | S | d | d₁ | N | ||
2НБЕ-35–70/120 | 70/ 95/ 120 | 13.0 | 77.0 | 26.5 | 42.0 | 13.5 | 12.0 | 27.0 | 15.0 | 5.0 |
2НБЕ-35–150/240 | 150/ 185/ 240 | 17.0 | 96.5 | 34.5 | 52.0 | 15.5 | 14.0 | 37.0 | 21.0 | 6.0 |
