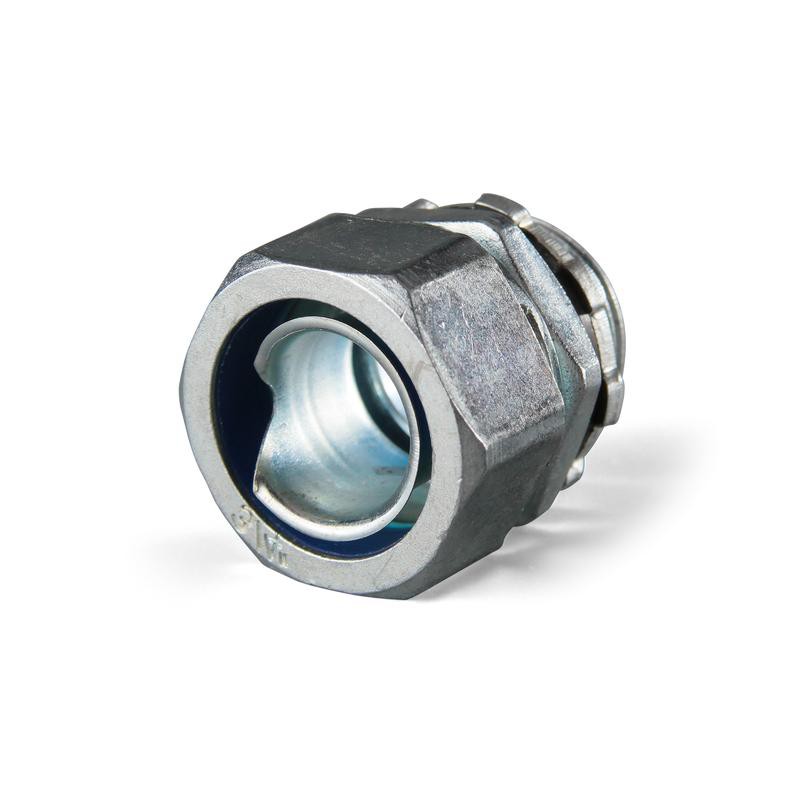

Муфты вводные для металлорукава МВ
Остаток: Под заказ
Заказать
- Материал: цинковый сплав
- Область применения:
- ввод-вывод металлорукава в корпусах щитового оборудования
- герметичное соединение отрезков изолированного металлорукава путем стыковки с ответным резьбовым элементом СТМ(Р)
- Покрытие: отсутствует
- Степень защиты: IP54
- Совместимость: МРПИнг NORD, МРН-ПИнг, МРН, Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой; Р3-ЦПнг-LS с протяжкой (20м); Р3-ЦХ
- Размеры ВМ-60, ВМ-75, ВМ-100 поставляются под заказ
| Наименование | D(мм) | d(мм) | L1(мм) | L2(мм) | Ввод (дюйм) |
|---|---|---|---|---|---|
| ВМ 8 | 15.4 | 13.6 | 7.7 | 7.8 | 1/4 |
| ВМ 10 | 15.8 | 15.6 | 10.0 | 8.0 | 3/8 |
| ВМ 12 | 20.7 | 18.5 | 12.0 | 8.0 | 1/2 |
| ВМ 15 | 20.7 | 21.7 | 12.0 | 10.0 | 1/2 |
|
ВМ 20 |
27.0 | 27.2 | 12.0 | 12.0 | 3/4 |
|
ВМ 25 |
33.0 | 33.8 | 16.0 | 14.0 | 1 |
|
ВМ 32 |
41.7 | 43.0 | 16.0 | 14.0 | 1 1/4 |
|
ВМ 38 |
46.9 | 49.0 | 18.0 | 13.0 | 1 1/2 |
|
ВМ 50 |
59.0 | 61.0 | 18.0 | 12.0 | 2 |
|
ВМ 60 |
74.0 | 75.0 | 18.0 | 18.0 | 2 1/2 |
|
ВМ 75 |
87.0 | 92.0 | 20.0 | 18.0 | 3 |
|
ВМ 100 |
127.5 | 117.0 | 24.0 | 19.0 | 4 |
