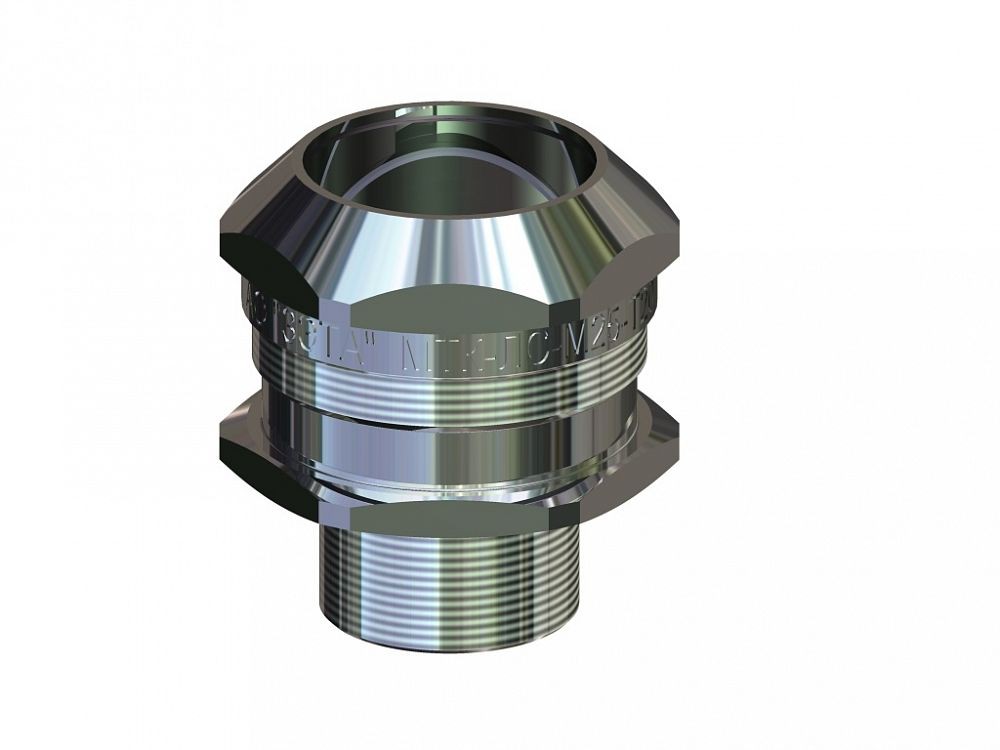

Муфта вводная МТК труба-корпус (с наружной резьбой)
Муфты вводные труба-корпус с наружной присоединительной резьбой МТК изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для ввода металлической трубы в оболочки электротехнических устройств (корпуса, ящики, коробки).
Муфты обладают повышенной степенью защиты - IP 67 и производятся с двумя видами уплотнений: силикон или резины МБС (на выбор заказчика). Фиксация трубы обеспечивается цанговым зажимом. Муфты МТК изготавливаются с метрической «М», цилиндрической «G» и конической дюймовой резьбой «К», в соответствии с ГОСТ.
Муфты МТК устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей. Возможна эксплуатация в солёной морской и пресной воде.

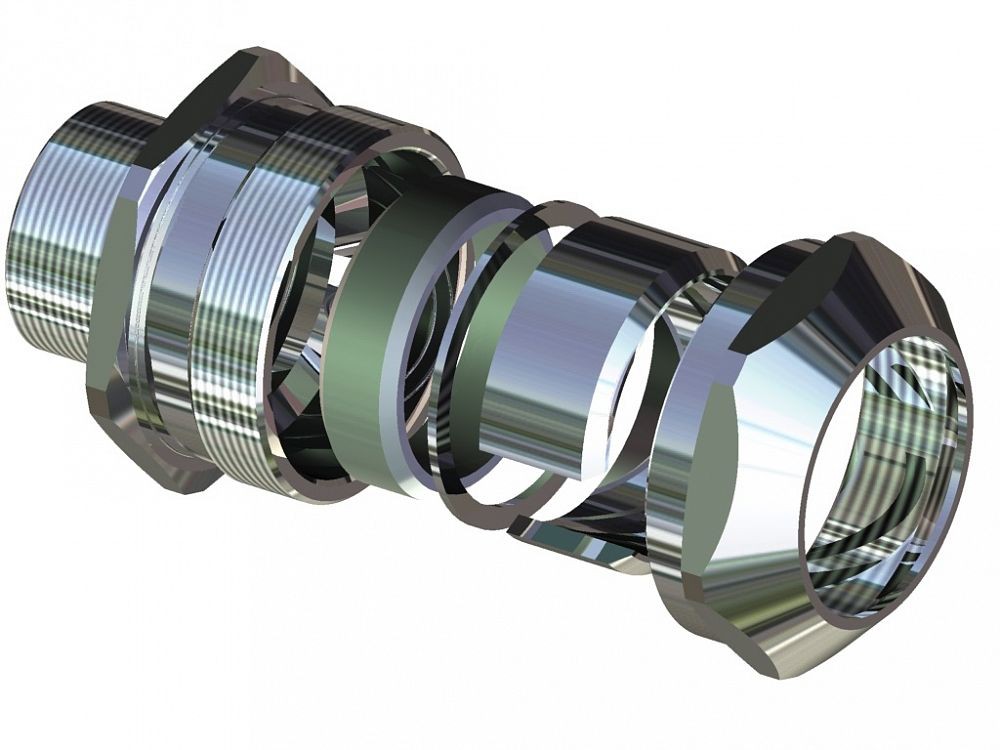

Состав конструкции вводной муфты МТК с наружной присоединительной резьбой:
- Корпус
- Уплотнитель трубы
- Антифрикционное кольцо
- Цанговое зажимное кольцо
- Накидная гайка
Вид изделия : | Муфта вводная |
Цвет : | естественный цвет |
Степень IP : | IP67 |
Климатическое исполнение : | УХЛ 1, 5 |
Сертификат : | РОСС RU.MO10.H00359 |
Изготавливается по : | ТУ 27.33.13.130-023-99856433-2017 |
Артикул | Тип изделия | Условный проход | Размер резьбы | Длина резьбы/общая длина | Диапазон наружного диаметра Dтр, мм | Размер под ключ, мм | |
S1 | S2 | ||||||
Муфты вводные с наружной резьбой МТК латунные (резина МБС) и температурой эксп.: -40°C ~ 100°C | |||||||
zeta45590 | МТК-ЛР-М16-Т15 | 15 мм | М16х1,5 | 13/42 | 19,5…22 | 30 | 32 |
zeta45594 | МТК-ЛР-М20-Т15 | 15 мм | М20х1,5 | 13/42 | 19,5…22 | 30 | 32 |
zeta45598 | МТК-ЛР-М20-Т20 | 20 мм | М20х1,5 | 13/45,2 | 24,5…28 | 40 | 40 |
zeta45602 | МТК-ЛР-М25-Т20 | 20 мм | М25х1,5 | 15/47,2 | 24,5…28 | 40 | 40 |
zeta45606 | МТК-ЛР-М25-Т25 | 25 мм | М25х1,5 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45610 | МТК-ЛР-М32-Т25 | 25 мм | 32х1,5 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45614 | МТК-ЛР-М32-Т32 | 32 мм | 32х1,5 | 15/49,5 | 39,5…42,9 | 55 | 57 |
zeta45618 | МТК-ЛР-М40-Т32 | 32 мм | 40х1,5 | 16/50,5 | 39,5…42,9 | 55 | 57 |
zeta45622 | МТК-ЛР-М40-Т40 | 40 мм | 40х1,5 | 16/51,2 | 47,9…51,5 | 64 | Ф68 |
zeta45626 | МТК-ЛР-М50-Т40 | 40 мм | М50х1,5 | 18/53,2 | 47,9…51,5 | 64 | Ф68 |
zeta45630 | МТК-ЛР-G3/8-Т15 | 15 мм | 3/8 | 13/42 | 19,5…22 | 30 | 32 |
zeta45634 | МТК-ЛР-G1/2-Т15 | 15 мм | G1/2 | 13/42 | 19,5…22 | 30 | 32 |
zeta45638 | МТК-ЛР-G1/2-Т20 | 20 мм | G1/2 | 13/45,2 | 24,5…28 | 40 | 40 |
zeta45642 | МТК-ЛР-G3/4-Т20 | 20 мм | К3/4 | 15/47,2 | 24,5…28 | 40 | 40 |
zeta45646 | МТК-ЛР-G3/4-Т25 | 25 мм | К3/4 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45650 | МТК-ЛР-G1-Т25 | 25 мм | G1 1/2 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45654 | МТК-ЛР-G1-Т32 | 32 мм | G1 1/2 | 15/49,5 | 39,5…42,9 | 55 | 57 |
zeta45658 | МТК-ЛР-G1 1/4-Т32 | 32 мм | G1 1/4 | 16/50,5 | 39,5…42,9 | 55 | 57 |
zeta45662 | МТК-ЛР-G1 1/4-Т40 | 40 мм | G1 1/4 | 16/51,2 | 47,9…51,5 | 64 | Ф68 |
zeta45666 | МТК-ЛР-G1 1/2-Т40 | 40 мм | G1 1/2 | 18/53,2 | 47,9…51,5 | 64 | Ф68 |
zeta45670 | МТК-ЛР-K3/8-Т15 | 15 мм | 3/8 | 16,5/45,5 | 19,5…22 | 30 | 32 |
zeta45674 | МТК-ЛР-K1/2-Т15 | 15 мм | G1/2 | 21/50 | 19,5…22 | 30 | 32 |
zeta45678 | МТК-ЛР-K1/2-Т20 | 20 мм | G1/2 | 21/53,2 | 24,5…28 | 40 | 40 |
zeta45682 | МТК-ЛР-K3/4-Т20 | 20 мм | К3/4 | 21,5/53,7 | 24,5…28 | 40 | 40 |
zeta45686 | МТК-ЛР-K3/4-Т25 | 25 мм | К3/4 | 21,5/53,8 | 31,4…34,2 | 45 | 50 |
zeta45690 | МТК-ЛР-K1-Т25 | 25 мм | G1 1/2 | 26,5/58,8 | 31,4…34,2 | 45 | 50 |
zeta45694 | МТК-ЛР-K1-Т32 | 32 мм | G1 1/2 | 26,5/61 | 39,5…42,9 | 55 | 57 |
zeta45698 | МТК-ЛР-K1 1/4-Т32 | 32 мм | G1 1/4 | 27/61,5 | 39,5…42,9 | 55 | 57 |
zeta45702 | МТК-ЛР-K1 1/4-Т40 | 40 мм | G1 1/4 | 27/62,2 | 47,9…51,5 | 64 | Ф68 |
zeta45706 | МТК-ЛР-K1 1/2-Т40 | 40 мм | G1 1/2 | 27,5/62,7 | 47,9…51,5 | 64 | Ф68 |
Муфты вводные с наружной резьбой МТК латунные (силикон) и температурой эксп.: -60°C ~ 150°C | |||||||
zeta45591 | МТК-ЛС-М16-Т15 | 15 мм | М16х1,5 | 13/42 | 19,5…22 | 30 | 32 |
zeta45595 | МТК-ЛС-М20-Т15 | 15 мм | М20х1,5 | 13/42 | 19,5…22 | 30 | 32 |
zeta45599 | МТК-ЛС-М20-Т20 | 20 мм | М20х1,5 | 13/45,2 | 24,5…28 | 40 | 40 |
zeta45603 | МТК-ЛС-М25-Т20 | 20 мм | М25х1,5 | 15/47,2 | 24,5…28 | 40 | 40 |
zeta45607 | МТК-ЛС-М25-Т25 | 25 мм | М25х1,5 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45611 | МТК-ЛС-М32-Т25 | 25 мм | 32х1,5 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45619 | МТК-ЛС-М40-Т32 | 32 мм | 40х1,5 | 16/50,5 | 39,5…42,9 | 55 | 57 |
zeta45623 | МТК-ЛС-М40-Т40 | 40 мм | 40х1,5 | 16/51,2 | 47,9…51,5 | 64 | Ф68 |
zeta45627 | МТК-ЛС-М50-Т40 | 40 мм | М50х1,5 | 18/53,2 | 47,9…51,5 | 64 | Ф68 |
zeta45631 | МТК-ЛС-G3/8-Т15 | 15 мм | 3/8 | 13/42 | 19,5…22 | 30 | 32 |
zeta45635 | МТК-ЛС-G1/2-Т15 | 15 мм | G1/2 | 13/42 | 19,5…22 | 30 | 32 |
zeta45639 | МТК-ЛС-G1/2-Т20 | 20 мм | G1/2 | 13/45,2 | 24,5…28 | 40 | 40 |
zeta45643 | МТК-ЛС-G3/4-Т20 | 20 мм | К3/4 | 15/47,2 | 24,5…28 | 40 | 40 |
zeta45647 | МТК-ЛС-G3/4-Т25 | 25 мм | К3/4 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45651 | МТК-ЛС-G1-Т25 | 25 мм | G1 1/2 | 15/47,3 | 31,4…34,2 | 45 | 50 |
zeta45655 | МТК-ЛС-G1-Т32 | 32 мм | G1 1/2 | 15/49,5 | 39,5…42,9 | 55 | 57 |
zeta45659 | МТК-ЛС-G1 1/4-Т32 | 32 мм | G1 1/4 | 16/50,5 | 39,5…42,9 | 55 | 57 |
zeta45663 | МТК-ЛС-G1 1/4-Т40 | 40 мм | G1 1/4 | 16/51,2 | 47,9…51,5 | 64 | Ф68 |
zeta45667 | МТК-ЛС-G1 1/2-Т40 | 40 мм | G1 1/2 | 18/53,2 | 47,9…51,5 | 64 | Ф68 |
zeta45671 | МТК-ЛС-K3/8-Т15 | 15 мм | 3/8 | 16,5/45,5 | 19,5…22 | 30 | 32 |
zeta45675 | МТК-ЛС-K1/2-Т15 | 15 мм | G1/2 | 21/50 | 19,5…22 | 30 | 32 |
zeta45679 | МТК-ЛС-K1/2-Т20 | 20 мм | G1/2 | 21/53,2 | 24,5…28 | 40 | 40 |
zeta45683 | МТК-ЛС-K3/4-Т20 | 20 мм | К3/4 | 21,5/53,7 | 24,5…28 | 40 | 40 |
zeta45687 | МТК-ЛС-K3/4-Т25 | 25 мм | К3/4 | 21,5/53,8 | 31,4…34,2 | 45 | 50 |
zeta45691 | МТК-ЛС-K1-Т25 | 25 мм | G1 1/2 | 26,5/58,8 | 31,4…34,2 | 45 | 50 |
zeta45695 | МТК-ЛС-K1-Т32 | 32 мм | G1 1/2 | 26,5/61 | 39,5…42,9 | 55 | 57 |
zeta45699 | МТК-ЛС-K1 1/4-Т32 | 32 мм | G1 1/4 | 27/61,5 | 39,5…42,9 | 55 | 57 |
zeta45703 | МТК-ЛС-K1 1/4-Т40 | 40 мм | G1 1/4 | 27/62,2 | 47,9…51,5 | 64 | Ф68 |
zeta45707 | МТК-ЛС-K1 1/2-Т40 | 40 мм | G1 1/2 | 27,5/62,7 | 47,9…51,5 | 64 | Ф68 |
