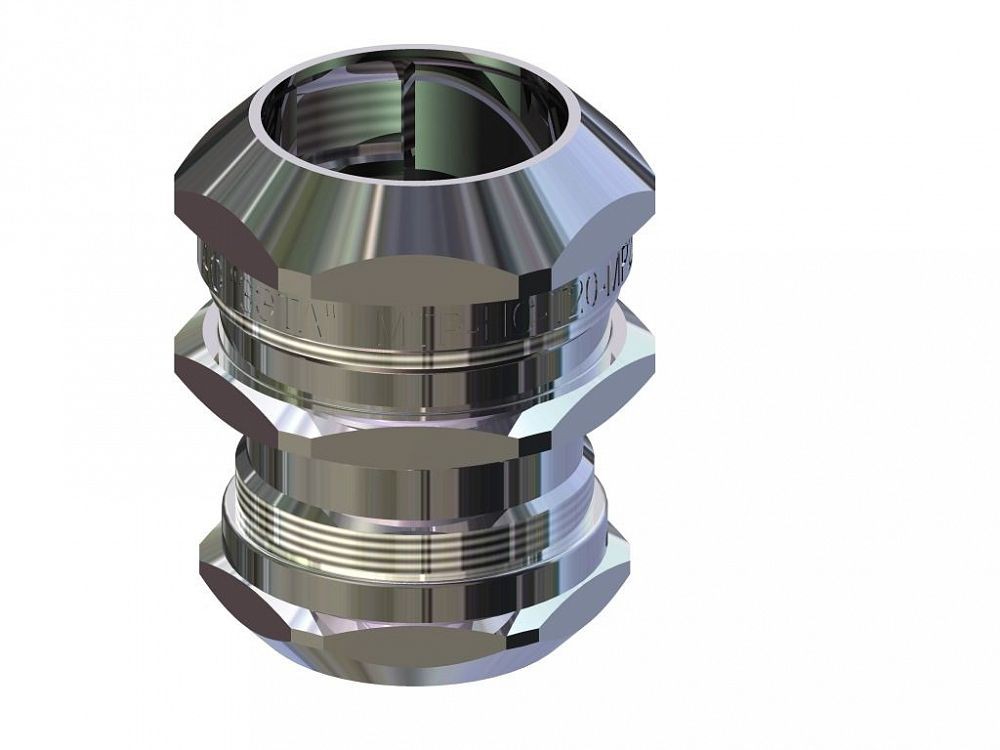

Муфты соединительные МТР (рукав-труба)
Остаток: Под заказ
Заказать
Муфты соединительные труба-металлорукав МТР изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для соединения металлорукава с трубой.
Муфты обладают повышенной степенью защиты - IP 67 и производятся с двумя видами уплотнений: из силикона или резины МБС (на выбор заказчика). Фиксация трубы обеспечивается цанговым зажимом.
Муфты МТР устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода. Возможна эксплуатация в солёной морской и пресной воде в малоподвижном состоянии.
 Вид изделия : |
Муфта соединительная |
 Цвет : |
естественный цвет |
 Степень IP : |
IP67 |
 Сертификат : |
РОСС RU.MO10.H00359 |
| Изготавливается по : |
ТУ 27.33.13.130-023-99856433-2017 |
| Артикул | Тип изделия | Условный проход | Размеры, мм | Размер под ключ, мм | ||||
| L | H | D | S1 | S2 | S3 | |||
| Муфты соединительные МТР латунные (уплотнение резина МБС) с климатически исполнением УХЛ 1, 5 и температурой эксп.: -40°C ~ 100°C | ||||||||
| zeta45550 | МТР-ЛР-Т15-МР15 | 15 мм | 47,4 | 21,5 | 14,7 | 30 | 32 | 32 |
| zeta45554 | МТР-ЛР-Т20-МР20 | 20 мм | 52,7 | 26,5 | 19,1 | 36 | 40 | 40 |
| zeta45558 | МТР-ЛР-Т20-МР22 | 20 мм | 52,7 | 27,2 | 20,7 | 36 | 40 | 40 |
| zeta45562 | МТР-ЛР-Т25-МР25 | 25 мм | 52,7 | 33,5 | 24 | 43 | 45 | 50 |
| zeta45566 | МТР-ЛР-Т32-МР32 | 32 мм | 57,7 | 41 | 30,8 | 52 | 55 | 57 |
| zeta45570 | МТР-ЛР-Т32-МР35 | 32 мм | 57,7 | 43 | 33,5 | 55 | 55 | 57 |
| zeta45574 | МТР-ЛР-Т40-МР38 | 40 мм | 60 | 46,8 | 36,6 | Ф58,3 | 64 | Ф68 |
| zeta45578 | МТР-ЛР-Т40-МР40 | 40 мм | 60 | 48,5 | 38,5 | Ф60,3 | 64 | Ф68 |
| Муфты соединительные МТР латунные (уплотнение силикон) с климатическим исполнением УХЛ 1, 5 и температурой эксп.: -60°C ~ 150°C | ||||||||
| zeta45551 | МТР-ЛС-Т15-МР15 | 15 мм | 47,4 | 21,5 | 14,7 | 30 | 32 | 32 |
| zeta45555 | МТР-ЛС-Т20-МР20 | 20 мм | 52,7 | 26,5 | 19,1 | 36 | 40 | 40 |
| zeta45559 | МТР-ЛС-Т20-МР22 | 20 мм | 52,7 | 27,2 | 20,7 | 36 | 40 | 40 |
| zeta45563 | МТР-ЛС-Т25-МР25 | 25 мм | 52,7 | 33,5 | 24 | 43 | 45 | 50 |
| zeta45567 | МТР-ЛС-Т32-МР32 | 32 мм | 57,7 | 41 | 30,8 | 52 | 55 | 57 |
| zeta45571 | МТР-ЛС-Т32-МР35 | 32 мм | 57,7 | 43 | 33,5 | 55 | 55 | 57 |
| zeta45575 | МТР-ЛС-Т40-МР38 | 38 мм | 60 | 46,8 | 36,6 | Ф58,3 | 64 | Ф68 |
| zeta45579 | МТР-ЛС-Т40-МР40 | 40 мм | 60 | 48,5 | 38,5 | Ф60,3 | 64 | Ф68 |
| Муфты соединительные МТР из нержавеющей стали (уплотнение резина МБС) с клим. исполнением В 1, 5/ОМ 1, 5 и температурой эксп.: -40°C ~ | ||||||||
| zeta45552 | МТР-НР-Т15-МР15 | 15 мм | 21,0 | 21,5 | 14,7 | 30 | 32 | 32 |
| zeta45556 | МТР-НР-Т20-МР20 | 20 мм | 26,5 | 26.5 | 19,1 | 36 | 40 | 40 |
| zeta45560 | МТР-НР-Т20-МР22 | 20 мм | 27,2 | 27.2 | 20,7 | 36 | 40 | 40 |
| zeta45564 | МТР-НР-Т25-МР25 | 25 мм | 33,5 | 33.5 | 24 | 42 | 45 | 50 |
| zeta45568 | МТР-НР-Т32-МР32 | 32 мм | 41,0 | 41 | 30,8 | 52 | 55 | 60 |
| zeta45572 | МТР-НР-Т32-МР35 | 32 мм | 43 | 43 | 35 | 55 | 55 | 60 |
| zeta45576 | МТР-НР-Т40-МР38 | 40 мм | 46,8 | 46.8 | 38 | Ф58,3 | 64 | Ф68 |
| zeta45580 | МТР-НР-Т40-МР40 | 40 мм | 48,5 | 48.5 | Ф60,3 | 64 | Ф68 | |
| Муфты соединительные МТР из нержавеющей стали (уплотнение силикон) с клим. исполнением В 1, 5/ОМ 1, 5 и температурой эксп.: -60°C ~ 150 | ||||||||
| zeta45553 | МТР-НС-Т20-МР22 | 20 мм | 21,0 | 21.0 | 14,7 | 30 | 32 | 32 |
| zeta45557 | МТР-НС-Т25-МР25 | 25 мм | 26,5 | 26.5 | 19,1 | 36 | 40 | 40 |
| zeta45561 | МТР-НС-Т32-МР32 | 32 мм | 27,2 | 27.2 | 20,7 | 36 | 40 | 40 |
| zeta45565 | МТР-НС-Т25-МР25 | 32 мм | 33,5 | 33.5 | 24 | 42 | 45 | 50 |
| zeta45569 | МТР-НС-Т32-МР35 | 32 мм | 41,0 | 41.0 | 30,8 | 52 | 55 | 60 |
| zeta45573 | МТР-НС-Т32-МР35 | 40 мм | 43,0 | 43 | 33,5 | 55 | 55 | 60 |
| zeta45577 | МТР-НС-Т40-МР38 | 40 мм | 46,8 | 46.8 | 36,6 | Ф58,3 | 64 | Ф68 |
| zeta45581 | МТР-НС-Т40-МР40 | 40 мм | 48,5 | 48.5 | 38,5 | Ф60,3 | 64 | Ф68 |
